برای تعیین ظرفیت ایده آل برای a جعبه ترمینال فیبر نوری (FOTB) ، باید با تعداد فیبر مطابقت داشته باشید 12 هسته ای، 24 هسته ای یا 48 هسته ای -به تراکم مشترک فعال فعلی شما در حالی که برای a حاشیه رشد 20 تا 30 درصد برای گسترش آینده انتخاب ظرفیت مناسب از مخارج سرمایه اولیه بالا از تامین بیش از حد جلوگیری می کند و از تنگناهای فنی کمبود تامین جلوگیری می کند.
درک ظرفیت جعبه ترمینال فیبر نوری
ظرفیت جعبه ترمینال فیبر نوری به حداکثر تعداد هسته های فیبری که واحد می تواند خاتمه دهد، متصل شود و بین کاربران نهایی توزیع کند، اشاره دارد. این محدودیت فیزیکی با تعداد پورتهای آداپتور (SC، LC یا FC) و فضای داخلی موجود برای سینیهای اتصال و مدیریت کابل تعریف میشود.
در مدرن FTTH (فیبر به خانه) و FTTB (فیبر به ساختمان) با استقرار، جعبه ترمینال به عنوان پل بین کابل توزیع و کابل های در حال منتهی به محل مشتری عمل می کند. الف جعبه پایانه فیبر نوری 12 هسته ای معمولا برای خوشه های مسکونی کوچک استفاده می شود، در حالی که مدل های 48 هسته ای برای بلوک های آپارتمانی با تراکم بالا یا مراکز تجاری استاندارد هستند. ظرفیتی که انتخاب می کنید مقیاس پذیری و کارایی نگهداری شبکه شما را تعیین می کند.

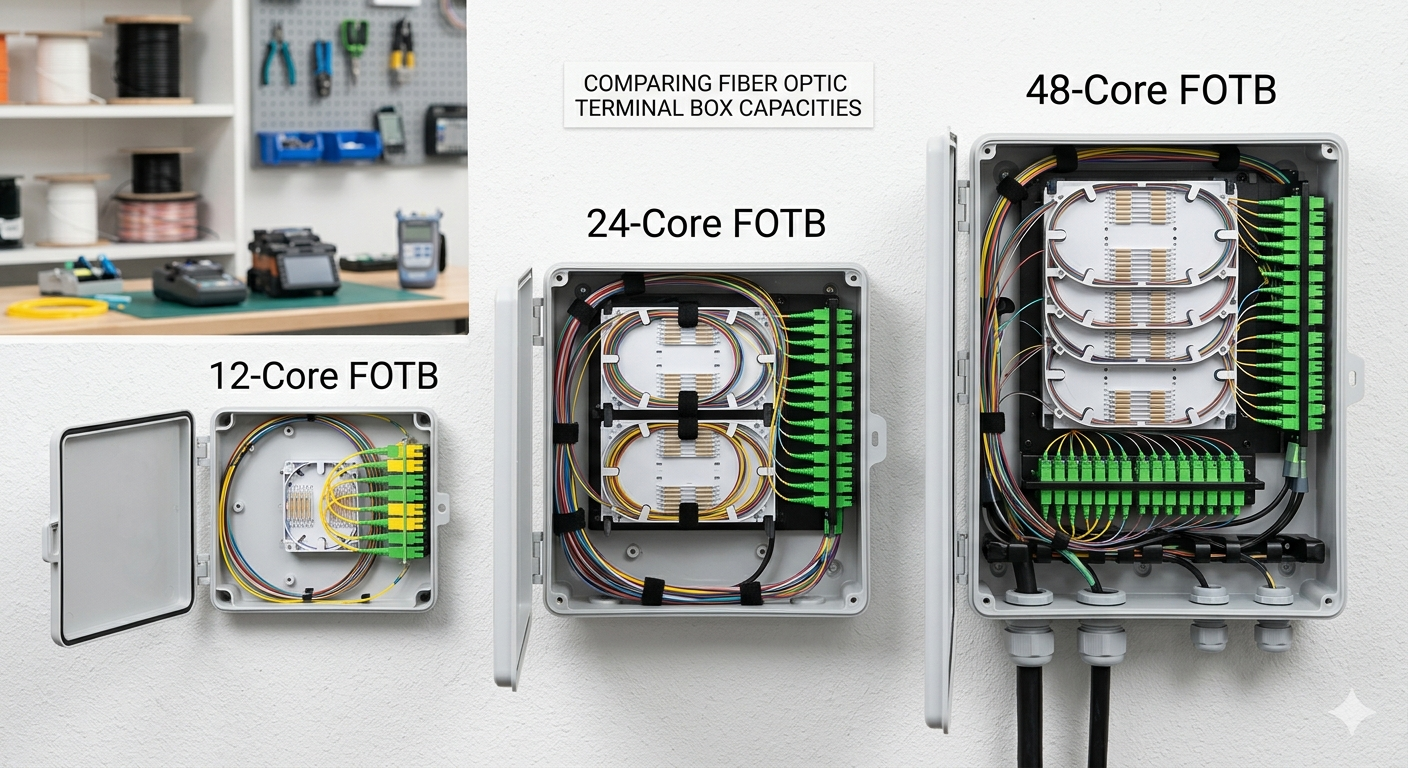

12 هسته در مقابل 24 هسته در مقابل 48 هسته: یک تحلیل مقایسه ای
تفاوت اصلی بین این ظرفیت ها در این است تراکم بندر و ردپای فضایی ، که مستقیماً بر هزینه استقرار برای هر مشترک تأثیر می گذارد. انتخاب بین این گزینهها مستلزم تعادل بین محدودیتهای فضایی و نرخ پیشبینیشده جذب خدمات فیبر شما است.
| ویژگی | FOTB 12 هسته ای | FOTB 24 هسته ای | FOTB 48 هسته ای |
| برنامه معمولی | ویلا / مناطق روستایی | آپارتمان های کوچک | ساختمان های بلندمرتبه |
| نوع رابط | SC Simplex / LC Duplex | SC Simplex / LC Duplex | LC دوبلکس / SC |
| ظرفیت سینی اسپلایس | 1*12 هسته | 2*12 هسته | 4*12 هسته |
| اندازه متوسط جعبه | کوچک / جمع و جور | متوسط | بزرگ / پایه دیواری |
مقایسه مشخصات جعبه ترمینال فیبر نوری 12، 24 و 48 هسته ای برای برنامه ریزی شبکه.
عوامل کلیدی در تعیین ظرفیت جعبه ترمینال فیبر نوری
تراکم مشترکین مهم ترین معیار هنگام محاسبه ظرفیت لازم برای جعبه ترمینال شما است. برای شناسایی تعداد کل خانوارها یا دفاتر در شعاع 50 متری از نقطه نصب پیشنهادی، باید یک بررسی سایت انجام دهید.
1. نرخ اشتراک فعلی و آینده
همیشه نصب کنید 25 درصد ظرفیت بیشتر از آنچه که "سرنخ های گرم" فعلی شما پیشنهاد می کند تا رشد شبکه ارگانیک را در نظر بگیرید. اگر امروز 10 مشتری علاقه مند دارید، الف جعبه پایانه فیبر نوری 12 هسته ای ممکن است کافی به نظر برسد، اما جایی برای خطا یا ثبت نام همسایگان آینده باقی نمی گذارد. در این سناریو، الف جعبه 24 هسته ای بافر بسیار ایمن تری را فراهم می کند.
2. نوع اتصالات فیبر (SC در مقابل LC)
با استفاده از آداپتورهای LC Duplex می تواند به طور موثر ظرفیت ردپای جعبه ترمینال استاندارد را در مقایسه با آداپتورهای SC . اگر فضای نصب فیزیکی شما محدود است (به عنوان مثال، یک کمد ابزار کوچک)، می توانید با جابجایی به کانکتورهای LC، تراکم 48 هسته ای را در یک جعبه 24 هسته ای به دست آورید.
3. معماری شبکه (P2P در مقابل PON)
شبکه نوری غیرفعال (PON) معماری ها اغلب از اسپلیترها در داخل استفاده می کنند جعبه ترمینال فیبر نوری ، که به طور قابل توجهی نیاز فضای داخلی را تغییر می دهد. اگر یک اسپلیتر PLC 1:16 را در داخل جعبه قرار می دهید، الف جعبه 24 هسته ای حداقل اندازه توصیه شده برای مدیریت فیبر ورودی، ماژول اسپلیتر و 16 کابل قطره خروجی بدون تجاوز از شعاع خم فیبر .
چرا جعبه پایانه فیبر نوری 24 هسته ای "نقطه شیرین" است
را ظرفیت 24 هسته ای بهترین تعادل بین هزینه سخت افزار و تطبیق پذیری نصب را برای محیط های حومه و شهری ارائه می دهد. به اندازه کافی بزرگ است که شکاف ها را در خود جای دهد و پتانسیل رشد قابل توجهی را فراهم می کند، اما به اندازه کافی کوچک است که بدون مقاومت بیش از حد در برابر باد روی قطب های برق نصب شود.
- کارایی هزینه: را price difference between a 12-core and 24-core box is often less than 15%, yet it provides 100% more capacity.
- سادگی عملیاتی: تکنسین ها می توانند روی یک نوع جعبه برای اکثر بلوک های مسکونی استاندارد کنند و نیاز به موجودی قطعات یدکی متنوع را کاهش دهند.
- انعطاف پذیری تقسیم: الف جعبه 24 هسته ای می تواند به راحتی دو اسپلیتر 1:8 یا یک اسپلیتر 1:16 با فضای کافی برای شلی کابل را در خود جای دهد.
چالش های فنی جعبه های با ظرفیت بالا (48 هسته ای و بالاتر)
مدیریت کابل با افزایش تعداد فیبر به 48 هسته و بیشتر، به طور تصاعدی دشوارتر می شود. مسیریابی نامناسب در تراکم بالا جعبه ترمینال فیبر نوری منجر به خمش کلان می شود که می تواند سیگنال ده ها مشتری را به طور همزمان کاهش دهد.
هنگام استقرار جعبه های 48 هسته ای ، از ویژگی های واحد اطمینان حاصل کنید:
- سینی های اتصال مستقل: الفt least four separate trays to isolate different fiber bundles.
- پاک کردن سیستم های برچسب گذاری: کارت شناسایی یکپارچه برای هر پورت برای جلوگیری از خطاهای تکنسین در طول تعمیر و نگهداری.
- لوله های ورودی کابل مقاوم: را ability to secure large-diameter distribution cables and up to 48 individual drop cables without compromising the رتبه IP65 یا IP67 ضد آب .
سناریوی دنیای واقعی: انتخاب ظرفیت برای یک آپارتمان 30 واحدی
برای ساختمانی با 30 واحد مسکونی، الف جعبه ترمینال فیبر نوری 48 هسته ای تنها انتخاب منطقی برای اطمینان از در دسترس بودن 100٪ خدمات و محافظت از آینده است. در حالی که الف جعبه 24 هسته ای ارزان تر است، 6 واحد را بدون امکان سرویس باقی می گذارد، که نیاز به نصب ثانویه بعداً دارد که هزینه صرفه جویی اولیه را سه برابر می کند.
سوالات متداول (سؤالات متداول)
آیا می توانم جعبه 12 هسته ای را بعدا به جعبه 24 هسته ای ارتقا دهم؟
نه، ظرفیت جعبه ترمینال فیبر نوری معمولاً توسط شاسی فیزیکی و پانل آداپتور ثابت می شود. ارتقاء مستلزم تعویض کل جعبه و اتصال مجدد تمام اتصالات موجود است که باعث خرابی قابل توجه خدمات می شود. همیشه بهتر است از همان ابتدا کمی بیش از حد تهیه کنید.
آیا تعداد فیبر بر رتبه IP جعبه تأثیر می گذارد؟
غیر مستقیم بله. همانطور که تعداد هسته افزایش می یابد ، تعداد پورت های خروجی برای کابل های دراپ افزایش می یابد. اگر جعبه ترمینال فیبر نوری با مهر و موم های باکیفیت برای 48 کابل مجزا طراحی نشده است، بیشتر از جعبه های 12 هسته ای کوچکتر با دهانه های کمتر در معرض نفوذ رطوبت است.
تاثیر استفاده از کانکتورهای LC در جعبه 48 هسته ای چیست؟
با استفاده از کانکتورهای LC دوبلکس به شما امکان می دهد در یک فضای فیزیکی که معمولاً برای 24 کانکتور SC رزرو شده است، به 48 هسته برسید. این یک راه حل با تراکم بالا است که برای مراکز داده یا اتاق های شلوغ مخابراتی که در آن فضای دیوار در بالاترین حد است، ایده آل است.
چک لیست نهایی برای انتخاب جعبه ترمینال فیبر نوری
قبل از نهایی کردن خرید خود، از این چک لیست استفاده کنید تا مطمئن شوید ظرفیت جعبه ترمینال فیبر نوری با نیازهای پروژه شما کاملا مطابقت دارد:
- کل مشترکین بالقوه: هر نقطه اتصال ممکن را بشمارید.
- بافر توسعه: الفdd 20% to your total count.
- مورد نیاز اسپلیتر: در صورت استفاده از PON، مطمئن شوید که جعبه دارای شکاف های اختصاصی برای جداکننده های PLC است.
- محیط زیست: جعبه های دارای رتبه بندی (IP65) در فضای باز را برای نصب میله یا دیوار انتخاب کنید.
- نوع فیبر: پیگتیل های داخلی (G.652D یا G.657A) را با کابل توزیع خود مطابقت دهید.
خلاصه: تعیین کردن ظرفیت جعبه ترمینال فیبر نوری یک مبادله بین هزینه و اثبات آینده است. در حالی که جعبه های 12 هسته ای تامین نیازهای روستایی و جعبه های 48 هسته ای رسیدگی به تراکم شهری، جعبه ترمینال فیبر نوری 24 هسته ای به دلیل انعطاف پذیری و مدیریت کارآمد کابل، استاندارد صنعتی برای اکثر استقرارهای FTTH باقی مانده است.
