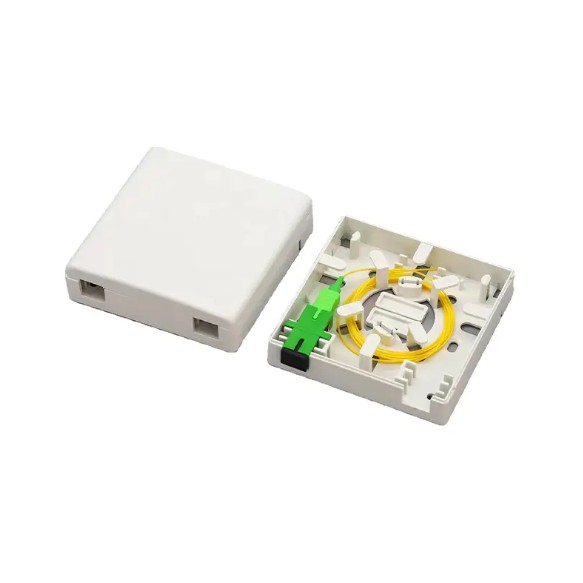

جعبه توزیع فیبر نوری (FDB) یک وسیله ضروری در شبکه های ارتباطی فیبر نوری است. این یک نقطه مدیریت ایمن و متمرکز برای کابل های نوری ورودی به ساختمان ها یا پایانه های کاربر فراهم می کند. چه برای پروژه های صنعتی در مقیاس بزرگ، مراکز داده یا راه حل های فیبر به خانه (FTTH)، استفاده مناسب از FDB برای اطمینان از انتقال سیگنال نوری پایدار و بهبود کارایی تعمیر و نگهداری شبکه بسیار مهم است.
توابع کلیدی و ساختار جعبه توزیع فیبر نوری
توابع اولیه a پچ پنل های فیبر نوری برای ایمن سازی، محافظت، اتصال، پایان دادن و توزیع کابل های نوری هستند. معمولاً شامل یک محفظه جعبه، یک پانل اتصال فیبر نوری داخلی، یک سینی اتصال، یک دستگاه ذخیره سازی فیبر و وسایل کابل است. درک این مولفه ها عملکرد و نگهداری بهتر را تسهیل می کند:
- ورودی و نصب کابل: کابل های نوری را هنگام ورود به جعبه توزیع در برابر آسیب های مکانیکی محافظت می کند و برای جلوگیری از حرکت آنها را محکم می کند.
- اتصال و ذخیره فیبر: یک منطقه تمیز و ایمن برای اتصال فیبر فراهم می کند. سپس الیاف متصل به هم سیم پیچ شده و در سینی اسپلایس ذخیره می شود تا از اتصال دهنده های فیبر محافظت شود.
- وصله و اتصال فیبر نوری: هسته های فیبر متصل شده را با استفاده از آداپتورها (مانند کابل های SC و LC) به سیم های پچ وصل کنید تا به تجهیزات فیبر نوری خارجی (مانند سوئیچ ها و فرستنده های فیبر نوری) اتصال برقرار کنید. "پچ" به این معنی است.
مراحل استفاده صحیح از پچ باکس فیبر نوری
1. نصب و تعمیر
پچ باکس فیبر نوری باید در مکانی خشک، تمیز و در دسترس آسان مانند اتاق ارتباطات، اتاق تجهیزات یا دیوار راهرو نصب شود.
- انتخاب سایت: اطمینان حاصل کنید که دما و رطوبت محیط با الزامات تجهیزات مطابقت دارد و فضای کافی برای عملیات و گسترش آینده را فراهم می کند.
- ایمن سازی: جعبه وصله را با استفاده از بست هایی مانند پیچ های انبساط به دیوار یا قفسه محکم کنید. جعبه را صاف نگه دارید.
2. ورود و رفع کابل
- برهنه کردن: کابل فیبر نوری را در صورت نیاز جدا کنید و طول مناسبی برای ورود به ناحیه اتصال باقی بگذارید.
- امن: از گیره های کابل یا اتصالات کابل برای محکم کردن هسته تقویت کننده کابل فیبر نوری و روکش بیرونی داخل محفظه برای مقاومت در برابر کشش و محافظت از فیبر نوری در برابر استرس استفاده کنید.
3. اتصال فیبر و سیم پیچ
- آماده سازی هسته فیبر: هسته فیبر لخت کابل نوری و هسته فیبر برهنه پیگتیل را آماده کنید. یک انتهای دم خوک حاوی فیبر لخت برای اتصال است. سر دیگر شامل یک رابط برای وصل کردن به پانل است.
- پیوند دادن: از یک اسپلایسر فیوژن فیبر برای انجام اتصال دقیق برای به حداقل رساندن تلفات اتصال استفاده کنید.
- نگهداری و حفاظت: اسپلایس متصل شده را با لوله انقباض حرارتی محافظت کنید و آن را به خوبی در یک سینی اسپلایس بپیچانید. شعاع خم شدن فیبر در طول سیم پیچی نباید کمتر از حداقل تعیین شده توسط سازنده الیاف باشد، معمولاً کمتر از 40 میلی متر برای جلوگیری از افزایش تلفات فیبر.
4. سیم کشی و اتصال
- پیوند دادن: کانکتور (مانند یک کانکتور SC) را روی فیبر فیبر فیوژن با فیوژن فیگتیل در آداپتور روی پچ پانل فیبر نوری قرار دهید.
- اتصال پچ کورد: برای اتصال آداپتور روی پنل به تجهیزات ارتباطی خارجی از پچ کوردهای فیبر نوری استفاده کنید. مطمئن شوید که مدل پچ کورد با نوع آداپتور مطابقت دارد.
نکات مدیریتی برای بهینه سازی استفاده از پچ پنل فیبر نوری
کارآمد پچ پنل های فیبر نوری مدیریت می تواند به طور قابل توجهی نرخ خرابی شبکه و هزینه های تعمیر و نگهداری را کاهش دهد.
- پاک کردن برچسبگذاری: هر فیبر، پورت، و پچ کورد را به وضوح برچسب بزنید و نقطه شروع و پایان و همچنین هدف آن را مشخص کنید (مانند «پیوند بالا» یا «دسترسی کاربر»).
- مدیریت کابل: برای جلوگیری از اتصال عرضی و گره خوردن و اطمینان از جریان هوای صاف، از بست کابل یا گیره کابل برای بستهبندی منظم وصلهبندهای فیبر نوری و فیبرهای ذخیرهشده در داخل محفظه استفاده کنید.
- بازرسی منظم: به طور مرتب داخل پچ پنل را بررسی کنید تا مطمئن شوید که گرد و غبار و رطوبت ندارد و همه اتصالات ایمن و قابل اطمینان هستند. در صورت لزوم از یک قدرت سنج نوری برای بررسی قدرت سیگنال نوری استفاده کنید.
پچ پنل های فیبر نوری به عنوان پلی برای اتصال خطوط کابل نوری و تجهیزات ترمینال عمل می کنند. کیفیت استفاده و مدیریت آنها به طور مستقیم عملکرد کل شبکه ارتباطی فیبر نوری را تعیین می کند. از طریق فرآیندهای نصب استاندارد و مدیریت تصفیه شده، قابلیت اطمینان و راندمان انتقال شبکه فیبر نوری را می توان به حداکثر رساند و تجربه انتقال داده با سرعت بالا و پایدار را برای کاربران فراهم کرد.
