چگونه یک فیبر نوری اسپلایس را انتخاب کنیم؟

انتخاب فیبر نوری مناسب برای اتصال فیبر نوری به این موضوع بستگی دارد چهار عامل اصلی: محیط نصب، پیکربندی ورودی کابل، ظرفیت شمارش فیبر و روش آب بندی . این موارد را درست انجام دهید، و شما یک درب خواهید داشت که به مدت 20 سال از اتصالات محافظت می کند. آنها را اشتباه بگیرید، و نفوذ رطوبت یا خرابی مکانیکی می تواند کل بخش شبکه را از بین ببرد. این راهنما هر عامل را با داده‌های خاص تجزیه می‌کند تا به شما در برقراری تماس مناسب کمک کند.

a چیست بسته شدن اتصال فیبر نوری و چرا انتخاب مهم است؟

بسته شدن اتصال فیبر نوری (FOSC) یک محفظه مهر و موم شده است که از اتصالات فیبر در برابر آسیب های محیطی - رطوبت، گرد و غبار، تابش UV، نوسانات دما و استرس مکانیکی محافظت می کند. آنها در اتصالات کابل، نقاط انشعاب و مکان های پایانی در شبکه های فیبر هوایی و زیرزمینی استفاده می شوند.

بسته شدن نامتناسب یکی از شایع ترین علل خرابی شبکه فیبر در این زمینه است. به عنوان مثال، استفاده از بسته شدن گنبد با درجه IP67 در طاق زیرزمینی مکرر سیل - که به حداقل IP68 با غوطه وری 1 متری برای 24 ساعت نیاز دارد - می تواند منجر به شکست کامل اتصال در عرض 6 تا 18 ماه شود. مشخصات مناسب از اتصال مجدد پرهزینه و خرابی شبکه جلوگیری می کند.

مرحله 1 - محیط نصب را شناسایی کنید

محیط تنها مهمترین معیار انتخاب است. درجه بندی حفاظت از ورود (IP) مورد نیاز، درجه مواد و ضریب فرم بسته شدن را تعیین می کند.

تاسیسات هوایی

بسته های هوایی روی قطب ها نصب می شوند یا به سیم پیام رسان متصل می شوند. آنها باید مقاومت کنند قرار گرفتن در معرض اشعه ماوراء بنفش، بار باد، و چرخه دما از -40 درجه سانتیگراد تا 70 درجه سانتیگراد . به دنبال محفظه های پلی کربنات یا ABS تثبیت شده در برابر اشعه ماوراء بنفش و حداقل رتبه IP55 باشید. بسته‌های افقی (بغل) به دلیل سهولت در نصب و ورود مجدد، انتخاب استاندارد برای هوایی هستند.

زیرزمینی / مستقیم مدفون

بسته شدن مستقیم دفن باید باشد ضد آب با حداقل IP68 - معمولاً بسته به شرایط خاک برای غوطه وری در عمق 1-3 متری به مدت 24-72 ساعت درجه بندی می شود. بسته‌های گنبدی با آب‌بندی ژله‌ای یا انقباض حرارتی در اینجا به طور گسترده مورد استفاده قرار می‌گیرند. از بسته شدن فقط با درب های مهر و موم شده خودداری کنید. ورود مجدد بدون آسیب رساندن به مهر و موم برای نگهداری در آینده بسیار مهم است.

طاق ها و منهول های زیرزمینی

منهول ها و سوراخ های دستی خشن ترین محیط هستند. این فضاها می توانند به طور مکرر سیلاب شوند، گازها را جمع کنند و بسته ها را در معرض فعالیت جوندگان قرار دهند. مشخص کنید بسته های استاندارد IP68 با آب بندی مکانیکی (واشرهای فشرده یا نوارهای فولادی ضد زنگ) به جای سیستم های مبتنی بر ژل، که می توانند تحت سیکل های سیلابی مکرر تخریب شوند.

رایزرهای داخلی / ساختمان

بسته‌های داخلی در بالابرهای مجرای یا اتاق‌های تجهیزات به حفاظت ورودی کمتری نیاز دارند (IP20 یا IP44 اغلب کافی است) اما ممکن است نیاز به رعایت استانداردهای ضد حریق مانند UL 94 V-0 یا IEC 60332 باشد. بسته‌های فشرده درون خطی یا سینی در اینجا معمول هستند.

مرحله 2 - نوع بستن مناسب را انتخاب کنید

بسته شدن اتصال فیبر نوری در سه شکل اصلی وجود دارد. هر کدام با سناریوهای استقرار متفاوتی سازگار است:

بسته شدن گنبد از طرح پایه و گنبد که با مهره فشاری یا حلقه گیره مهر و موم شده است استفاده کنید. آنها ضد آب IP68 عالی ارائه می دهند و در محیط های با رطوبت بالا به خوبی کار می کنند. اشکال: دسترسی به قسمت های داخلی مستلزم بازکردن پیچ گنبد است که در طاق های محدود می تواند دست و پا گیر باشد.

بسته شدن افقی (لبه). دارای یک پوسته استوانه ای است که از طول شکافته می شود و دسترسی به سینی اسپلایس را سریع و آسان می کند. این باعث می شود که آنها برای استقرار هوایی که در آن تکنسین ها بر روی قطب ها با زمان و مکان محدود کار می کنند، مورد علاقه قرار گیرند.

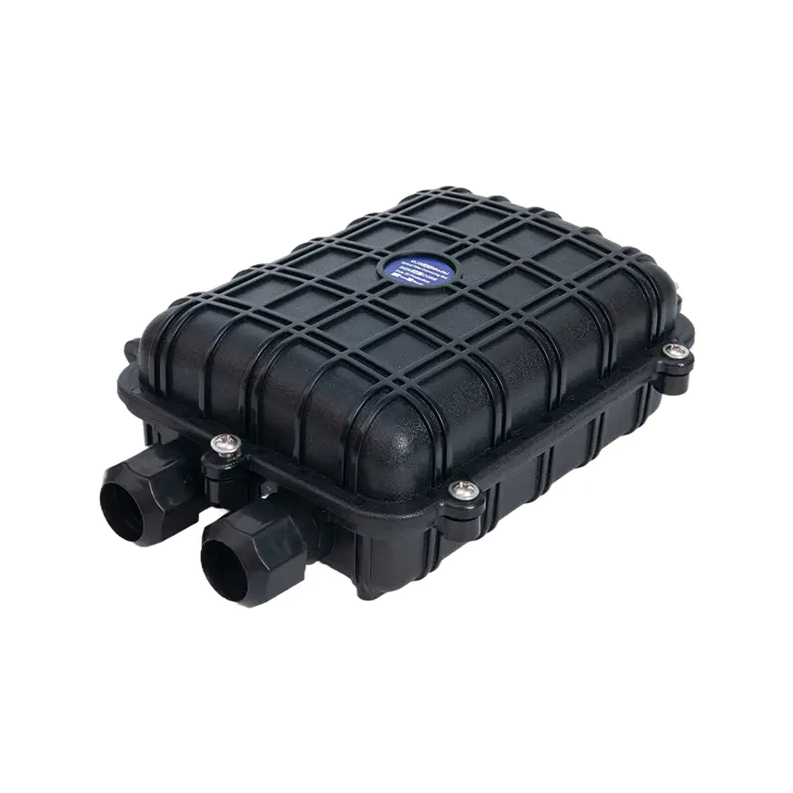

بسته های درون خطی به کابل‌ها اجازه دهید مستقیماً از هر دو انتها عبور کنند، و آنها را برای اتصالات کابل میانی در سیستم‌های کانالی یا رایزرهای ساختمانی ایده‌آل می‌سازد. آنها معمولا فشرده ترین ردپای را ارائه می دهند.

مرحله 3 - تعداد فیبر و ظرفیت سینی اتصال را تعیین کنید

همیشه اندازه درب را برای حداقل 25 تا 50 درصد الیاف بیشتر از آنچه در حال حاضر مورد نیاز است . گسترش شبکه رایج است، و باز کردن مجدد یک بسته مدفون برای تعویض در یک واحد بزرگتر گران و مخرب است.

معیارهای کلیدی ظرفیت برای بررسی:

• تعداد سینی های اتصال: هر سینی استاندارد دارای 12 تا 24 اتصال (همجوشی یا مکانیکی) است. یک نقطه اتصال 48 فیبر به حداقل 2 تا 4 سینی نیاز دارد.
• پورت های کابل: تعداد کابل های ورودی و خروجی را بشمارید. یک نقطه انشعاب با 1 فیدر و 4 کابل توزیع حداقل به 5 پورت نیاز دارد. اکثر بسته های گنبدی 3-6 پورت را ارائه می دهند. بسته های افقی می توانند 8 یا بیشتر داشته باشند.
• ارتفاع چیدمان سینی: مخصوصاً در بسته‌های گنبدی، ارتفاع پشته سینی داخلی تعداد سینی‌ها را محدود می‌کند - معمولاً 6 تا 12 سینی در یک واحد گنبدی استاندارد.

برای نقاط توزیع FTTH (فیبر به خانه)، بسته شدن 48 تا 96 فیبر با 4 تا 6 پورت معمولی است. برای کابل های ستون فقرات یا فیدر، ظرفیت فیبر 144-576 با 8-12 پورت رایج تر است.

مرحله 4 - روش آب بندی را ارزیابی کنید

سیستم آب بندی هم سطح حفاظت از ورود را تعیین می کند و هم اینکه در آینده چقدر آسان است که بسته شود. سه روش اصلی عبارتند از:

آب بندی ژل

آب بندی ژل (یا گریس) درگاه های ورودی کابل را با یک ترکیب نیمه جامد پر می کند که با اشکال نامنظم کابل مطابقت دارد. عملکرد قابل اعتماد IP68 را ارائه می دهد و نصب آن آسان است. با این حال، ژل می تواند به مرور زمان زباله ها را خشک یا جذب کند، و ورود مجدد به تمیز کردن نیاز دارد که زمان نگهداری را افزایش می دهد. بهترین مناسب برای استقرار دائمی یا کم ورود مجدد .

آب بندی مکانیکی / فشرده سازی

واشرهای فشاری و گرومت های لاستیکی درگاه های کابل را هنگامی که با پیچ یا حلقه های گیره سفت می شوند، مهر و موم می کنند. اینها اجازه می دهند ورود مجدد بدون ابزار یا کم تلاش و بقایایی نگذارید. آنها برای طاق ها و منهول هایی که ممکن است چندین بار در سال به بسته شدن دسترسی داشته باشید ایده آل هستند. زمانی که به درستی نصب شود، دارای رتبه IP68 است.

آب بندی حرارتی انقباض

لوله انقباض حرارتی با پوشش چسب بر روی ورودی کابل با تفنگ حرارتی اعمال می شود. پس از اعمال، یک مهر و موم دائمی و بسیار قابل اعتماد ایجاد می کند. داد و ستد این است ورود مجدد مستلزم برش لوله شرینک است ، و آن را فقط برای نقاط اتصالی مناسب می کند که به ندرت - اگر هرگز - دوباره مورد بازبینی قرار می گیرند. اغلب برای برنامه‌های زیردریایی یا زیرساخت‌های حیاتی استفاده می‌شود که در آن هرمتیکی طولانی‌مدت اولویت اصلی است.

مرحله 5 - سازگاری کابل و قطر ورودی را بررسی کنید

همه بسته ها همه انواع کابل را نمی پذیرند. قبل از خرید موارد زیر را بررسی کنید:

• محدوده قطر خارجی کابل: اکثر بسته‌ها کابل‌هایی از 5 میلی‌متر تا 25 میلی‌متر را می‌پذیرند، اما برخی از بسته‌های گنبدی فقط کابل‌های تا 16 میلی‌متر را پشتیبانی می‌کنند. کابل‌های زره‌دار اغلب قطر بیشتری دارند و به کیت‌های پورت خاصی نیاز دارند.
• نوع کابل: کابل‌های فلت قطره، کابل‌های لوله‌ای گرد و کابل‌های روبانی هرکدام الزامات ورودی متفاوتی دارند. تأیید کنید که بسته شدن از هندسه کابل خاص شما پشتیبانی می کند.
• لنگر انداختن اعضای قوی: کابل‌های زره‌دار یا خود نگهدار به لنگرهای عضو محکم در داخل درب برای جلوگیری از رسیدن تنش به سینی‌های اتصال نیاز دارند. اطمینان حاصل کنید که بسته دارای سخت افزار لنگر سازگار است.

مرحله 6 - بررسی انطباق با استانداردها

بسته های معتبر بر اساس استانداردهای بین المللی شناخته شده آزمایش می شوند. هنگام ارزیابی یک محصول، به دنبال رعایت موارد زیر باشید:

با فهرست بسته شدن مطابقت با IP68 بدون ارجاع به روش آزمایش IEC 60529 باید با احتیاط رفتار شود. همیشه گزارش های تست شخص ثالث را درخواست کنید از تامین کنندگان برای استقرار حیاتی.

اشتباهات رایجی که باید هنگام انتخاب یک بسته فیبر اسپلایس اجتناب کنید

• دست کم گرفتن رشد فیبر: اندازه بسته شدن دقیقاً برای تعداد فیبر امروزی، با افزایش ظرفیت نیاز به جایگزینی پرهزینه دارد. همیشه برای حداقل 50 درصد فضای سر برنامه ریزی کنید.
• نادیده گرفتن فرکانس ورود مجدد: اگر به نقطه اتصال هر سه ماهه برای تعمیر و نگهداری یا قطرات جدید دسترسی داشته باشید، بسته شدن با آب بندی گرما غیرعملی است. روش آب بندی را با مدل عملیاتی خود مطابقت دهید.
• انتخاب IP67 برای طاق های سیل زده: IP67 غوطه وری 30 دقیقه ای در عمق 1 متری را پوشش می دهد. بسیاری از طاق های زیرزمینی سیل های پایدار را فراتر از این تجربه می کنند. IP68 با درجه بندی عمق و مدت زمان مشخص در این شرایط غیرقابل مذاکره است.
• مشرف به مدیریت شعاع خمشی: کابل های فیبر دارای حداقل شعاع خمشی هستند (معمولا 20× قطر کابل برای نصب، 10× برای بلند مدت). بسته شدن با راهنماهای مسیریابی داخلی ناکافی باعث تلفات میکرو خم و در نهایت شکست فیبر می شود.
• پرش از کیت های آب بندی میدان: بسیاری از بسته‌ها به کیت‌های آب‌بندی پورت قابل نصب در زمین برای پورت‌های بلااستفاده نیاز دارند. باز گذاشتن درگاه‌ها - حتی با سقف - می‌تواند رتبه IP را به مرور زمان در محیط‌های سخت به خطر بیندازد.

چک لیست انتخاب سریع

قبل از نهایی کردن الف از این چک لیست استفاده کنید بسته شدن اتصال فیبر نوری خرید:

1. محیط نصب را تأیید کنید: هوایی، کانال زیرزمینی، دفن مستقیم، طاق، یا داخل ساختمان
2. تعیین رتبه IP مورد نیاز: IP55 (هوایی) / IP67 (غوطه وری گاه به گاه) / IP68 (غوطه ور شدن مداوم)
3. امروز کل فیبرها را بشمارید و 50% برای رشد اضافه کنید - بسته ای را انتخاب کنید که با این عدد مطابقت داشته باشد یا بیشتر از آن باشد.
4. تعداد ورودی های کابل (پورت) مورد نیاز از جمله قطعات یدکی برای کابل های آینده را بشمارید
5. قطر خارجی کابل را اندازه گیری کنید و سازگاری با محدوده کیت درگاه بسته شدن را تأیید کنید
6. نوع آب بندی را انتخاب کنید: ژل (دائمی)، مکانیکی/فشردهی (ورود مجدد مکرر)، یا انقباض حرارتی (بسیار دائمی)
7. بررسی انطباق با IEC 60529 و استانداردهای منطقه ای مربوطه (GR-771، EN 50411)
8. تأیید کنید که راهنماهای شعاع خم داخلی با مشخصات کابل شما مطابقت دارند
9. بررسی کنید که لنگرهای اعضای استحکام برای کابل‌های زره‌دار یا خود نگهدار تعبیه شده باشد
10. درخواست گزارش های تست شخص ثالث برای رتبه بندی IP و عملکرد محیطی
