تفاوت بین پچ کورد OM3 و OM4 چیست؟

تفاوت اصلی بین پچ کوردهای OM3 و OM4 در پهنای باند و فاصله انتقال نهفته است: OM4 یک پهنای باند مودال مؤثر (EMB) 4700 مگاهرتز · کیلومتر - بیش از دو برابر 2000 مگاهرتز · کیلومتر OM3 - ارائه می دهد و از 100 گرم اترنت در مقایسه با 30 متر فقط 150 متر پشتیبانی می کند. هر دو نوع فیبر چند حالته هستند که ساختار هسته/روکش 50/125 میکرومتری یکسانی دارند، اما OM4 از فرآیند تولید فیبر تصفیه‌شده‌تری استفاده می‌کند، که آن را به انتخاب ارجح برای مراکز داده با چگالی بالا و محیط‌های شبکه با پهنای باند فشرده تبدیل می‌کند.

پچ کورد OM3 در مقابل OM4 : مشخصات فنی کلیدی

درک تفاوت های فنی بین OM3 و OM4 پایه و اساس تصمیم گیری صحیح کابل کشی است. جدول زیر مهمترین پارامترها را در کنار هم خلاصه می کند.

چرا OM4 پهنای باند بیشتر و دسترسی طولانی تری ارائه می دهد؟

مزیت عملکرد OM4 از مشخصات دقیق ضریب شکست درجه بندی شده در هسته فیبر ناشی می شود. این تحمل تولید سخت‌تر تأخیر حالت دیفرانسیل (DMD) را کاهش می‌دهد، به این معنی که پالس‌های نور در حین حرکت کمتر پخش می‌شوند، که مستقیماً به پهنای باند مودال بالاتر و اعوجاج سیگنال کمتر در فواصل طولانی‌تر تبدیل می‌شود.

از نظر عملی:

• OM3 یک EMB از 2000 مگاهرتز · کیلومتر برای کاربردهای 10G و 40G در فواصل متوسط کافی است.
• OM4 می رسد 4700 مگاهرتز· کیلومتر - 2.35× بالاتر - امکان انتقال مطمئن 100G با اپتیک موازی مانند فرستنده گیرنده QSFP و QSFP28.
• در سرعت های 40G و 100G، OM4 ارائه می دهد 50 متر دسترسی اضافی بیش از OM3، که در چیدمان های طبقه مرکز داده بزرگ قابل توجه است.

این تفاوت به ویژه هنگامی که با منابع نور VCSEL (لیزر ساطع کننده سطح عمودی حفره ای) جفت می شود، قابل توجه است که به پهنای باند مدال فیبری که هدایت می کنند بسیار حساس هستند.

نحوه شناسایی پچ کورد OM3 در مقابل OM4s بصری

شناسایی صحیح پچ کوردهای OM3 و OM4 در میدان از عدم تطابق پرهزینه جلوگیری می کند. این دو نوع را می توان با رنگ ژاکت و برچسب گذاری تشخیص داد.

رنگ ژاکت

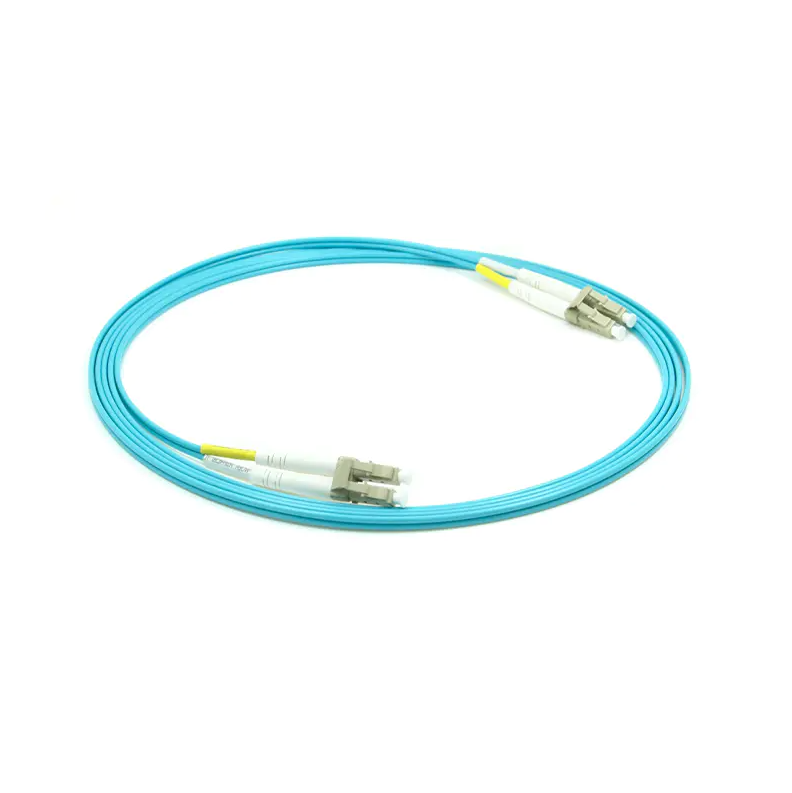

• OM3: آبی (آبی مایل به سبز) - رنگ استاندارد TIA-568؛
• OM4: اریکا ویولت (بنفش روشن) - توصیه شده توسط IEC 60793-2-10؛ با این حال، برخی از کابل های OM4 نیز از ژاکت های Aqua استفاده می کنند، بنابراین رنگ به تنهایی همیشه قطعی نیست.

برچسب زدن و چاپ نشانه گذاری

پچ‌کوردهای معتبر دارای «OM3» یا «OM4» مستقیماً روی ژاکت یا بوت اتصال چاپ می‌شوند که اغلب با «50/125» یا یک علامت پهنای باند مانند «OM4 4700» همراه است. همیشه علامت چاپ شده را تأیید کنید به جای اتکای صرف به رنگ ژاکت، به ویژه هنگامی که از چندین منبع تهیه می کنید.

آیا می توان پچ کوردهای OM3 و OM4 را با هم مخلوط کرد؟

از نظر فیزیکی، بله - هر دو نوع از همان ابعاد 50/125 میکرومتر استفاده می کنند، بنابراین کانکتورهای آنها کاملاً سازگار هستند و می توانند با هم جفت شوند . با این حال، مخلوط کردن آنها در یک پیوند واحد، عملکرد را به بخش فیبر با رتبه پایین تر (اصل ضعیف ترین پیوند) کاهش می دهد.

به عنوان مثال، در پیوند 40G:

• یک پیوند all-OM4 تا 150 متر ;
• مخلوط کردن بخش های OM3 و OM4 حداکثر فاصله موثر را کاهش می دهد محدودیت 100 متری OM3 ;
• اختلاط مکرر همچنین می تواند باعث از دست دادن اضافه درج از عدم تطابق حالت در نقطه اتصال شود و نرخ خطای بیت را افزایش دهد.

به عنوان بهترین تمرین، از یک درجه فیبر ثابت در هر پیوند جداگانه استفاده کنید . این امر به ویژه در 100G و بالاتر بسیار مهم است، جایی که تحمل هرگونه از دست دادن حاشیه بودجه پیوند بسیار سخت تر می شود.

حداکثر فاصله انتقال بر اساس سرعت شبکه

چه زمانی OM3 و چه زمانی OM4 را انتخاب کنید

انتخاب مناسب به سرعت مورد نیاز فعلی، طول کابل و نقشه راه ارتقاء بستگی دارد.

OM3 را انتخاب کنید وقتی:

• شبکه شما در 10G با دویدن زیر 300 متر ;
• شما در حال مدیریت یک شبکه شرکتی کوچک تا متوسط ​​یا شبکه محلی پردیس با فواصل کوتاه بین رک هستید.
• هیچ نیاز قابل پیش بینی برای مهاجرت بیش از 40G در کوتاه مدت وجود ندارد.
• شما در حال جایگزینی پچ کوردها در زیرساخت OM3 موجود برای حفظ ثبات هستید.

زمانی که OM4 را انتخاب کنید:

• شما در حال استقرار هستید لینک های 40G، 100G یا با سرعت بالاتر با دوی های نزدیک یا بیش از 100 متر؛
• شما در حال ساخت یا گسترش یک مرکز داده بزرگ با معماری برگ‌های ستون فقرات با چگالی بالا هستید.
• نقشه راه زیرساخت شما شامل مهاجرت به 400G در 5 تا 10 سال آینده است.
• شما از اپتیک موازی (رابط MPO/MTP) برای کابل کشی ساختار یافته ستون فقرات استفاده می کنید.

شایان ذکر است که برای 400G و بالاتر ، صنعت به طور فزاینده ای از فیبر چند حالته پهن باند OM5 استفاده می کند که از مولتی پلکسینگ تقسیم طول موج کوتاه (SWDM) برای افزایش چشمگیر ظرفیت پیوند پشتیبانی می کند. با این حال، OM4 نقطه شیرین عملی برای استقرار 100G فعلی است.

انواع کانکتورها و تاثیر آنها بر عملکرد OM3/OM4

صرف نظر از اینکه OM3 یا OM4 را انتخاب می کنید، نوع رابط و کیفیت صفحه انتهایی به یک اندازه برای عملکرد کلی پیوند مهم هستند. کانکتورهای متداول وصله سیم فیبر چند حالته عبارتند از:

• ال سی دوبلکس : پرکاربردترین نوع فرستنده گیرنده SFP/SFP/QSFP در کاربردهای 1G تا 100G. فاکتور فرم فشرده؛
• SC دوبلکس : رایج در شبکه های سنتی سازمانی و شبکه های منطقه ذخیره سازی.
• MPO/MTP : برای انتقال موازی 40G/100G/400G، بسته‌بندی 8، 12 یا 24 فیبر در یک کانکتور استفاده می‌شود - برای کابل‌کشی ستون فقرات مرکز داده با چگالی بالا ضروری است.
• ST : یک رابط به سبک سرنیزه که هنوز در تجهیزات شبکه قدیمی یافت می شود.

برای سبک پولیش، معمولاً از پچ کوردهای چند حالته استفاده می شود کامپیوتر (تماس فیزیکی) یا UPC (تماس فوق العاده فیزیکی) پرداخت های انتهایی، با افت درج معمولی ≤ 0.3 دسی بل. از اتصال کانکتورهای UPC چند حالته به کانکتورهای APC (تماس فیزیکی زاویه دار) خودداری کنید - اختلاف زاویه 8 درجه باعث انعکاس قابل توجه عقب و از دست دادن سیگنال می شود، حتی اگر آنها بتوانند از نظر فیزیکی جفت شوند.

سازگاری عقب مانده و ارزش سرمایه گذاری بلند مدت

OM4 به طور کامل با تجهیزات OM3 سازگار است. سیم پچ OM4 را می توان مستقیماً به هر پورت یا فرستنده و گیرنده ای که در اصل برای OM3 طراحی شده است و بدون هیچ گونه درگیری فیزیکی وصل کرد. این بدان معناست که ارتقاء به OM4 نیازی به جایگزینی سخت افزار موجود ندارد.

از دیدگاه هزینه کل مالکیت، استقرار OM4 در تاسیسات جدید عمر طولانی تری را ارائه می دهد:

• وقتی یک شبکه 10G بعداً به 100G ارتقا یافت، کابل OM4 می تواند در جای خود باقی بماند بدون کشیدن مجدد فیبر؛
• OM3 با نزدیک شدن به مرز 100 متری در 100G، فضای کمی برای توسعه آینده باقی می‌گذارد که احتمالاً پروژه پرهزینه کابل‌کشی مجدد را مجبور می‌کند.
• برای مراکز داده که رشد مستمر ظرفیت را در یک افق 5 تا 10 ساله برنامه ریزی می کنند، OM4 انتخاب بلندمدت اقتصادی تر است.

خلاصه: OM3 یا OM4 - کدام را باید انتخاب کنید؟

این تصمیم به سه معیار ساده تقسیم می شود:

• اگر سرعت فعلی شما است مسیرهای 10G و کابل زیر 300 متر است ، OM3 به طور کامل نیازهای شما را برآورده می کند.
• اگر در حال دویدن هستید 40G یا 100G یا فواصل بیش از 100 متر است ، OM4 انتخاب درستی است.
• برای ساختمان های جدید مرکز داده یا هر شبکه ای با مسیر ارتقاء واضح ، استقرار OM4 از ابتدا از هزینه های کابل کشی مجدد در آینده جلوگیری می کند.

تفاوت اساسی بین OM3 و OM4 در ساختار فیزیکی آنها نیست - هر دو فیبر چند حالته با شاخص درجه بندی شده 50/125 میکرومتر هستند - بلکه در دقت تولید و پهنای باند قابل دستیابی است. OM4 یک ارتقاء عملکرد نسبت به OM3 است، نه جایگزینی برای یک فناوری متفاوت. در برنامه مناسب، هر دو راه حل های فیبر چند حالته قابل اعتماد و سازگار با استانداردها هستند.
