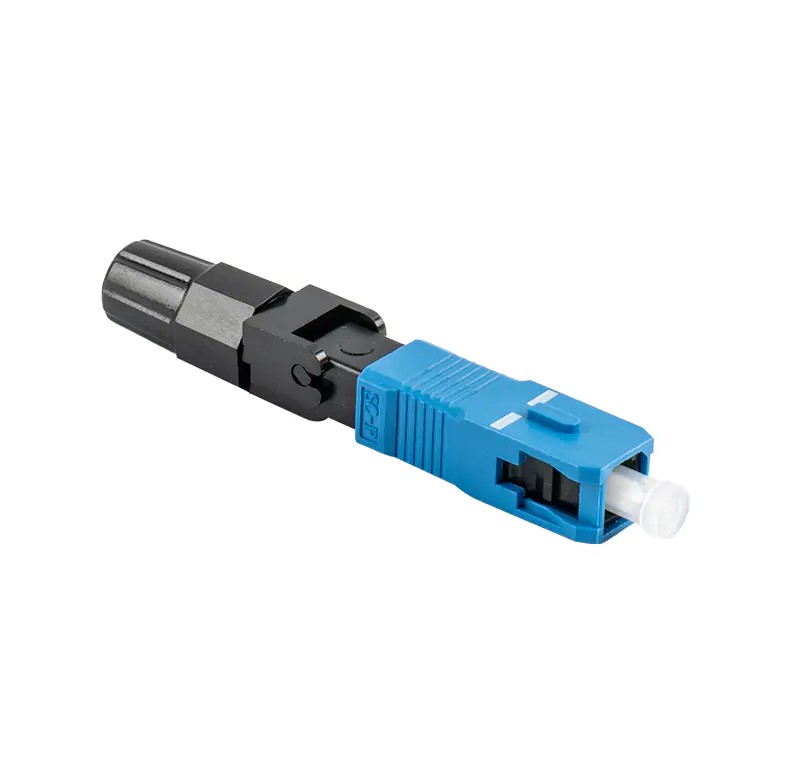

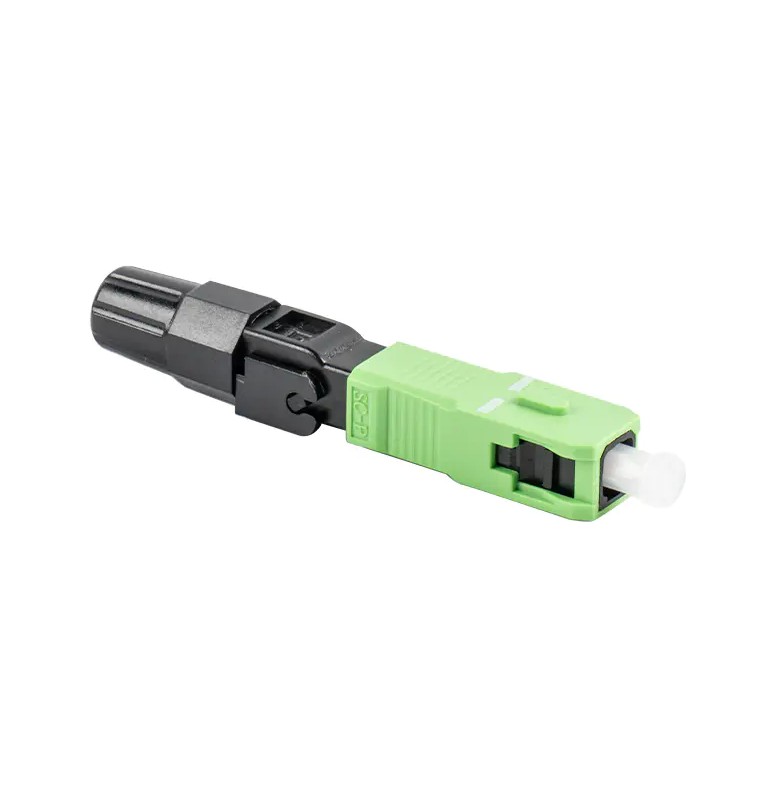

کانکتور سریع فیبر نوری سری SC: آینده اتصال کارآمد

این کانکتور سریع فیبر نوری سری SC یک کانکتور فیبر نوری است که به صورت مکانیکی به اتصالات فیبر سریع می رسد و برای اتصال میدانی کابل های فیبر نوری طراحی شده است. معمولاً دارای یک کولت از پیش صیقلی و مکانیزم اتصال مکانیکی است که امکان اتصال سریع و مطمئن الیاف را فراهم می کند.

کانکتور SC که توسط شرکت NTT ژاپن ساخته شده است، یک کانکتور فیبر نوری با پوسته مستطیلی است که برای اتصالات جداشدنی بین فیبرها استفاده می شود. ساختار اصلی آن شامل یک فرول و آستین کوپلینگ است که ابعاد آن با کانکتور FC یکسان است، اما مکانیسم بست از مکانیزم پلاگین و قفل استفاده می کند و نیاز به چرخش را از بین می برد.

این SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.

این Importance of Fiber Optic Connectors in Modern Communication Networks
کانکتورهای فیبر نوری جزء ضروری شبکه های ارتباطی مدرن هستند. آنها فیبرهای نوری را در سیستم های ارتباطی فیبر نوری به هم متصل می کنند، ایمن می کنند و از آنها محافظت می کنند و پایه و اساس انتقال داده با سرعت بالا، ظرفیت بالا و مسافت طولانی را ایجاد می کنند. با توسعه سریع فناوری اطلاعات، دامنه کاربرد کانکتورهای فیبر نوری همچنان در حال گسترش است و اهمیت آنها در حال افزایش است.

1. نقش اصلی اتصال و ایمن سازی فیبر نوری
این primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.

2. پشتیبانی از تقاضای انتقال داده با سرعت بالا
با توسعه فناوری های نوظهور مانند 5G، اینترنت اشیا (IoT)، رایانش ابری و هوش مصنوعی، تقاضا برای نرخ انتقال داده و پهنای باند در حال افزایش است. به عنوان یک جزء اصلی سیستم های ارتباطی فیبر نوری، کانکتورهای فیبر نوری باید دارای پهنای باند بالا، تاخیر کم و قابلیت اطمینان بالا باشند. به عنوان مثال، کانکتور فیبر نوری Fast سری SC از اتصال فیوژن مکانیکی استفاده می کند و نیاز به گرما یا چسب را برای دستیابی به اتصالات فیبر سریع و قابل اعتماد از بین می برد. آنها به طور ایده آل برای سناریوهای دسترسی پر سرعت مانند FTTH (فیبر به خانه) مناسب هستند.

3. سازگار با سناریوهای کاربردی مختلف
کانکتورهای فیبر نوری به طور گسترده در محیط های مختلف شبکه های ارتباطی استفاده می شوند، از جمله اما نه محدود به:

مراکز داده و شبکه‌های سازمانی: در مراکز داده، کانکتورهای فیبر نوری برای انتقال داده با سرعت بالا بین سرورها، سوئیچ‌ها، روترها و سایر دستگاه‌ها استفاده می‌شوند و کلید ایجاد معماری‌های شبکه با کارایی بالا هستند.

شبکه‌های مخابراتی: در شبکه‌های اصلی حامل و شبکه‌های شهری، کانکتورهای فیبر نوری کابل‌های نوری، تجهیزات پایانه نوری و تجهیزات انتقال نوری را به هم متصل می‌کنند و پایه‌ای را برای ارتباطات با ظرفیت بالا و از راه دور فراهم می‌کنند.

فیبر به خانه (FTTH): در دسترسی باند پهن خانگی، کانکتورهای فیبر نوری کابل های نوری را به تجهیزات ترمینال کاربر متصل می کنند و نقش مهمی در دستیابی به دسترسی گیگابیت و حتی 10G دارند.

سیستم‌های نظارتی و امنیتی: در نظارت تصویری، مدیریت ترافیک، نظارت بر برق و سایر زمینه‌ها، از کانکتورهای فیبر نوری برای ساخت شبکه‌های انتقال ویدئو با کیفیت بالا و در زمان واقعی استفاده می‌شود.

اتوماسیون صنعتی و تولید هوشمند: در کنترل صنعتی، رباتیک، کارخانه‌های هوشمند و سایر زمینه‌ها، کانکتورهای فیبر نوری برای ساخت شبکه‌های اترنت صنعتی بسیار قابل اعتماد و سیستم‌های کنترل بلادرنگ استفاده می‌شوند.

4. بهبود قابلیت اطمینان و قابلیت نگهداری سیستم های ارتباطی
این design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.

5. ترویج توسعه مستمر فناوری ارتباطات
این continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.

6. مطابقت با استانداردهای بین المللی و مشخصات صنعت
برای اطمینان از سازگاری و قابلیت همکاری کانکتورهای فیبر نوری، مجموعه ای از استانداردهای بین المللی مرتبط ایجاد شده است، مانند TIA/EIA-604-3، IEC 61754، و GB/T 17650. این استانداردها به وضوح ابعاد، عملکرد و روش های آزمایش کانکتورهای فیبر نوری را تعریف می کنند و از سازگاری سالم فیبرهای مختلف بین تولید کننده و ارتباطات صنعتی بین محصولات مختلف اطمینان می دهند.

مقایسه کانکتورهای SC با سایر انواع کانکتور (مانند LC، FC و ST)
کانکتورهای SC از نظر ساختار، عملکرد و سناریوهای کاربردی به طور قابل توجهی با سایر انواع کانکتور (مانند LC، FC و ST) متفاوت هستند. در زیر یک مقایسه مفصل است:

1. ساختار و ظاهر
کانکتورهای SC: محفظه مستطیل شکل، قابل اتصال است و دارای طراحی محکم است. آنها نسبتاً بزرگ هستند، تقریباً 28 میلی متر طول و 15 میلی متر عرض دارند و معمولاً آبی یا خاکستری هستند.

کانکتورهای LC: کوچکتر از کانکتورهای SC، کانکتور LC یک مستطیل فشرده است که تقریباً 15 میلی متر طول و 8 میلی متر عرض دارد و معمولاً زرد است. با استفاده از مکانیزم قفل جک مدولار (RJ)، کانکتور LC به طور مشابه به کانکتور SC متصل می شود، اما فشرده تر است.

کانکتورهای FC: ظاهر گرد، با اتصال رزوه‌ای، تقریباً 12 میلی‌متر قطر و 30 میلی‌متر طول دارند و معمولاً سبز هستند.

کانکتورهای ST: از نظر ظاهری گرد، با مکانیزم بست پیچی و مکانیزم قفل نیمه چرخشی، برای سیستم های فیبر چند حالته مناسب هستند.

2. ویژگی های عملکرد
اتصال SC: قابلیت تعویض و تکرار عالی را ارائه می دهد، با افت درج در داخل 0.3dB و تلفات برگشتی بیش از 40dB، که آن را برای اتصال و قطع مکرر مناسب می کند.

اتصال دهنده LC: جمع و جور، با تلفات درج در 0.25dB و تلفات برگشتی بیش از 55dB. عملکرد پلاگین فشاری آن باعث صرفه جویی در فضا می شود و برای محیط های کابل کشی با تراکم بالا مناسب است.

اتصال دهنده FC: اتصال ایمن و رزوه ای با تلفات درج حدود 0.2 دسی بل و افت برگشتی بیش از 50 دسی بل را ارائه می دهد که آن را برای محیط هایی که به پایداری بالا نیاز دارند مناسب می کند.

اتصال ST: نصب آسان اما مستعد حذف، مناسب برای محیط های انتقال با سرعت کم مانند شبکه های دانشگاه و شبکه های ساختمانی.

3. سناریوهای کاربردی
اتصال دهنده SC: به طور گسترده در ساخت شبکه اپراتورهای مخابراتی، شبکه های تلویزیون کابلی، و شبکه های پردیس سازمانی، مانند شبکه های دسترسی FTTB و FTTH، اتصال مودم های نوری، اسپلیترها و سایر تجهیزات استفاده می شود.

اتصال دهنده LC: مناسب برای اتصال سرورها و سوئیچ ها در مراکز داده و اتصال پورت ها بر روی فریم های توزیع فیبر نوری. برای سناریوهای کابل کشی با چگالی بالا، مانند نیازهای کابل کشی فیبر مراکز داده در حال گسترش، مناسب است.

کانکتورهای FC: برای اتصال خطوط ارتباطی راه دور و تجهیزات اصلی در اتاق‌های کامپیوتر، تضمین انتقال سیگنال نوری پایدار، مانند شبکه‌های انتقال فیبر نوری بین شهری و تجهیزات سوئیچینگ هسته در مراکز داده بزرگ استفاده می‌شود.

کانکتورهای ST: معمولاً در پچ پنل‌های فیبر نوری استفاده می‌شوند و عیب آن‌ها این است که مستعد شکستگی هستند، به نقاط اتصال آسیب می‌رسانند و کیفیت ارتباطات فیبر نوری را تحت تأثیر قرار می‌دهند.

4. مزایا و معایب
کانکتورهای SC: مزایای آن عبارتند از: سهولت کار، قیمت پایین، وصل و جدا کردن آسان، حداقل نوسانات تلفات درج، استحکام فشاری بالا و تراکم نصب بالا. معایب شامل سهولت جدا شدن است.

کانکتورهای LC: مزایا عبارتند از اندازه کوچک، مناسب برای کابل کشی با چگالی بالا، وصل کردن و جدا کردن فشار فشاری آسان. معایب شامل فرآیند ساخت پیچیده و هزینه بالقوه بالاتر است.

کانکتورهای FC: مزایای آن عبارتند از اتصال ایمن و ضد گرد و غبار خوب، مناسب برای کاربردهایی که نیاز به اتصالات محکم تر دارند. معایب شامل فرآیند نصب نسبتاً پیچیده است.

کانکتورهای ST: از مزایای آن می توان به سهولت نصب و مناسب بودن برای محیط های انتقال با سرعت کم اشاره کرد. از معایب آن می توان به سهولت جدا شدن و نامناسب بودن برای کابل کشی با تراکم بالا اشاره کرد.
