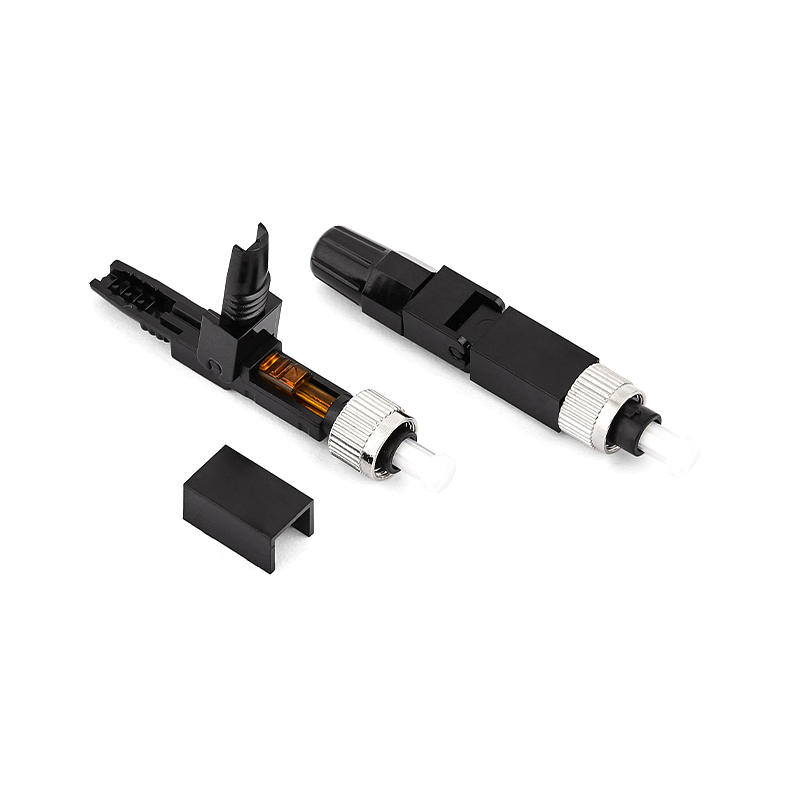

کانکتور سریع فیبر نوری سری FC

1. مفاهیم اصلی و اجزای اساسی چیست کانکتور سریع فیبر نوری سری FC ?
کانکتور FC (Ferrule Connector) یک کانکتور فعال فیبر نوری است که به طور گسترده استفاده می شود و جزء اصلی آن یک فرول سرامیکی دقیق است. فرول دارای یک میکروچاله پیش ساخته در مرکز برای تثبیت دقیق هسته فیبر لخت است.
بدنه کانکتور معمولاً از ساختار رزوه ای فلزی استفاده می کند که با چرخش با آداپتور قفل می شود و دارای پایداری مکانیکی عالی و عملکرد مکرر وصل و جدا کردن پریز است.
برای اطمینان از اینکه سیگنال نوری کمترین تلفات را دارد و انعکاس برگشتی در حین اتصال به حداقل می رسد، وجه انتهایی کانکتور باید به شدت صیقل داده شود (PC/UPC/APC معمولی). صفحه انتهایی APC دارای طراحی اریب 8 درجه است که به طور قابل توجهی افت بازگشت را کاهش می دهد، به خصوص برای سیستم های حساس به بازتاب.
عملکرد اصلی دستیابی به اتصال فیزیکی سریع، کم تلفات و بسیار قابل اعتماد بین دو فیبر نوری یا بین یک فیبر نوری و یک پورت دستگاه است که بخشی ضروری از یک کانال نوری کامل را تشکیل می دهد.

2. شاخص های کلیدی عملکرد کانکتورهای FC و مبنای فنی برای دستیابی به اتصالات با کیفیت بالا چیست؟
افت درج (IL) و افت بازگشت (RL) شاخص های اصلی برای اندازه گیری عملکرد کانکتور هستند. کانکتورهای FC با کیفیت بالا به مقدار IL کمتر از 0.3dB نیاز دارند و مقادیر RL معمولاً به UPC>50dB، APC>60dB یا حتی بالاتر نیاز دارند. این امر مستلزم کنترل متمرکز بودن فرول، شعاع انحنای سطح انتهایی و دقت تراز فیبر در سطح میکرون است.
تحمل هندسی، سختی و مقاومت در برابر سایش فرول سرامیکی دقیق (عمدتا از اکسید زیرکونیوم ساخته شده است) هسته ای برای اطمینان از اتصال پایدار طولانی مدت است. قطر داخلی فرول و قطر روکش فیبر باید به شدت مطابقت داشته باشند تا اطمینان حاصل شود که فیبر به طور دقیق در سوراخ قرار گرفته است.
ساختار فنری با کارایی بالا فشار محوری پایداری را فراهم می کند تا اطمینان حاصل شود که کانکتور در تماس فیزیکی نزدیک در آداپتور است. استحکام، مقاومت در برابر خوردگی و پایداری مکانیکی طولانی مدت مواد پوسته به طور مستقیم بر قابلیت اطمینان کانکتور در محیط های مختلف تأثیر می گذارد.
کنترل دقیق پارامترهای هندسی سطح انتهایی (شعاع انحنا، انحنای راس، ارتفاع فیبر) و فرآیند پولیش فوق‌العاده صاف، مبنای فیزیکی برای دستیابی به تلفات درج کم و تلفات برگشتی فوق‌العاده بالا است.

3. سناریوهای کاربردی معمول و معیارهای انتخاب کانکتورهای سری FC در شبکه های فیبر نوری چیست؟
کانکتورهای FC به طور گسترده در نقاط اتصال ثابت با الزامات اطمینان بالا مانند خطوط کابل نوری تنه، تجهیزات اتاق تجهیزات هسته ای (مانند OLT، تجهیزات انتقال، تقویت کننده ها) و پورت های ابزار تست به دلیل استحکام بالا و تحمل لرزش عالی که توسط ساختار قفل رزوه فلزی آنها ایجاد می شود، استفاده می شود.
نوع FC-APC رابط اتصال ترجیحی برای گره‌های نوری CATV، سیستم‌های انتقال RF آنالوگ و محیط‌های آزمایشی با دقت بالا به دلیل ویژگی‌های تلفات برگشت بسیار کم است که می‌تواند به طور موثر تداخل سیگنال‌های منعکس شده را در عملکرد سیستم سرکوب کند.
در سیم‌کشی فیبر به خانه (FTTH) و مدیریت فریم‌های توزیع فیبر نوری با چگالی بالا (ODF/DDF) در مراکز داده، کانکتورهای FC به دلیل قابلیت اطمینان و فرآیندهای نصب و نگهداری بالغ، جایگاه مهمی را اشغال می‌کنند. هنگام انتخاب، باید به طور جامع عواملی مانند نوع رابط (UPC/APC)، محیط برنامه (داخل/خارج) و تعداد دفعات اتصال و قطع برق مورد انتظار را در نظر بگیرید.

4. Ningbo Goshining Communication Technology Co., Ltd. چگونه کیفیت و قابلیت اطمینان بالای اتصالات فیبر نوری سری FC خود را تضمین می کند؟
استانداردهای سختگیرانه تولید، عملکرد پایدار را به همراه دارد: ارتباطات نینگبو گوشینینگ به استانداردهای تولید داخلی که بالاتر از مشخصات عمومی صنعت هستند، پایبند است و از طریق فرآیندهای اصلی مانند انتخاب دقیق فرول سرامیکی، برش دقیق، پرداخت در سطح نانو و بازرسی کامل تداخل سنج سه بعدی انجام می شود. هر دسته از محصولات باید تست‌های تلفات درج، تلفات برگشتی، قابلیت تعویض، تکرارپذیری، ارتعاش و سازگاری محیطی (چرخه دما و رطوبت) را پشت سر بگذارند تا اطمینان حاصل شود که عملکرد محصولات کارخانه پایدار و قابل اعتماد است، استانداردهای پیشرفته بین‌المللی مانند Telcordia GR-326 را برآورده می‌کند یا حتی فراتر از آن است.
راه حل یک مرحله ای برنامه های اتصال FC را عمیقاً یکپارچه می کند: به عنوان یک مؤلفه ارتباط نوری حرفه ای و ارائه دهنده راه حل، Ningbo Goshining Communication یک سرویس زنجیره ارزش کامل در اطراف اتصالات FC ارائه می دهد. با شروع از طراحی ساختار اتصال دهنده و بهینه سازی شبیه سازی نوری، به توسعه قالب، قالب گیری تزریقی دقیق / پردازش فلز، مونتاژ خودکار، آزمایش پارامترهای کامل و بسته بندی محصول نهایی و عرضه در بازار گسترش می یابد و یک حلقه بسته کارآمد را تشکیل می دهد. این ادغام بهترین سازگاری و سازگاری کانکتورهای FC را در سناریوهای کاربردی مختلف مانند فریم های توزیع نوری، جامپرهای آزمایشی و پیگتیل تجهیزات تضمین می کند.
سفارشی‌سازی از نیازهای مختلف پشتیبانی می‌کند: Ningbo Goshining Communication دارای قابلیت‌های سفارشی‌سازی انعطاف‌پذیر برای درک منحصر به فرد بودن مشتریان مختلف و سناریوهای برنامه است. با توجه به نیازهای خاص مشتریان، می‌تواند مشخصات کلیدی کانکتورهای FC را تنظیم کند (مانند مقدار هدف تلفات خاص، سطح عمر پلاگین)، سازگاری با انواع کابل‌های نوری خاص یا مواد غلاف، بهینه‌سازی فرم‌های بسته‌بندی (تک، فله، قرقره) و ارائه آرم‌های تجاری انحصاری (OEM/ODM) تا اطمینان حاصل شود که محصول به‌طور یکپارچه با سیستم معماری و فرآیندهای مشتری ادغام می‌شود.

5. در سناریوهای تقاضای خاص، جنبه های اصلی پتانسیل سفارشی سازی کانکتورهای سری FC چیست؟
Ningbo Goshining Communication می‌تواند مواد کانکتور FC را برای محیط‌های کاربردی خاص (مانند سردی بالا، دمای بالا، رطوبت بالا و سناریوهای صنعتی بسیار خورنده)، مانند استفاده از پوسته‌های فولادی ضد زنگ مخصوص و مهر و موم لاستیکی مقاوم در برابر آب و هوا برای بهبود تحمل محیطی سفارشی کند.
با توجه به نیازهای چگالی سیم کشی در محل مشتری، جامپرهای فیبر FC با طول های مختلف، مواد غلاف مختلف (LSZH/PVX و غیره) و مقاومت های کششی مختلف را می توان برای برآورده کردن فضای کابینت خاص یا محدودیت های مسیر سیم کشی سفارشی کرد.
برای ابزارهای تست پیشرفته یا رابط های پورت تجهیزات ویژه، ما می توانیم کانکتورهای FC با تلفات بسیار کم (مانند IL<0.15dB) و افت برگشتی فوق العاده بالا (مانند RL>65dB APC) را برای برآورده کردن دقیق ترین الزامات شاخص عملکرد ارائه کنیم.
ما از مشتریان برای دستیابی به سفارشی‌سازی عمیق در بسته‌بندی، از جمله طراحی جعبه داخلی، اندازه قرقره، اطلاعات برچسب (از جمله کد QR قابلیت ردیابی)، آرم جعبه بیرونی و غیره برای برآورده کردن نیازهای مدیریت زنجیره تامین مشتریان و تصویر برند پشتیبانی می‌کنیم.
