فیبر نوری PLC اسپلیتر

به عنوان یکی از محصولات اصلی Ningbo Goshining Communication Technology Co., Ltd تقسیم کننده PLC فیبر نوری (شکاف مدار موج نور مسطح) یک دستگاه نوری غیرفعال است که بر اساس فناوری موجبر نوری مسطح توسعه یافته است. برای توزیع یکنواخت یک سیگنال نوری ورودی به چندین پورت خروجی استفاده می شود. این یک جزء کلیدی در شبکه فیبر به خانه (FTTH)، شبکه نوری غیرفعال (PON) و شبکه توزیع سیگنال نوری چند گره است. Ningbo Goshining با تکیه بر قابلیت های یکپارچه این شرکت در طراحی، تولید و فروش طیف کاملی از محصولات فیبر نوری، متعهد به ارائه تقسیم کننده های PLC با کیفیت بالا و قابلیت اطمینان بالا و راه حل های ارتباطی نوری یک مرحله ای برای پاسخگویی به نیازهای متنوع از دسترسی خانگی گرفته تا شبکه های اصلی است.

اصل کار
اسپلیتر PLC از فرآیندهای نیمه هادی (مانند فتولیتوگرافی و اچینگ) برای ساخت ساختارهای موجبر میکرو نوری بر روی بسترهای کوارتز استفاده می کند. پس از اینکه سیگنال نوری ورودی وارد موجبر شاخه ای نوع Y شد، ساختار تقسیم آبشاری برای دستیابی به توزیع توان نوری 1xN یا 2xN استفاده می شود. اصل تقسیم بر اساس کوپلینگ حالت و توزیع انرژی میدان الکترومغناطیسی در موجبر است. طراحی اسپلیتر PLC Ningbo Goshining پارامترهای ساختار موجبر را برای اطمینان از یکنواختی و ویژگی‌های کم تلفات انحراف سیگنال نوری بهینه می‌کند و توزیع سیگنال نوری پایدار را برای سناریوهای FTTH، PON و سایر سناریوها فراهم می‌کند.

ساختار هسته و بسته بندی

1. تراشه موجبر نوری
به عنوان یک جزء اصلی، تراشه موجبر از دی اکسید سیلیکون با خلوص بالا (SiO2) یا مواد پلیمری با کارایی بالا استفاده می کند و عملکرد تقسیم سیگنال نوری را از طریق مدارهای موجبر نوری مسطح دقیق انجام می دهد. Ningbo Goshining به شدت خلوص مواد تراشه و دقت ساختار موجبر را کنترل می‌کند تا از پایداری عملکرد نوری اطمینان حاصل کند و از پیکربندی نسبت تقسیم انعطاف‌پذیر از 1x2 تا 2x64 پشتیبانی کند.

2. آرایه فیبر
انتهای ورودی/خروجی از یک آرایه فیبر تک حالته مرتب شده با دقت بالا (معمولاً فیبر G.652.D) استفاده می کند که به طور یکپارچه از طریق برش زاویه 8 درجه و فناوری اتصال با دقت بالا به تراشه موجبر متصل می شود. فرآیند کوپلینگ خود توسعه‌یافته این شرکت، دقت همراستایی فیبر نوری و موجبر را تضمین می‌کند، تلفات درج را کاهش می‌دهد و سازگاری محصول را بهبود می‌بخشد.

3. فرم بسته بندی
Ningbo Goshining انواع راه حل های بسته بندی را برای پاسخگویی به نیازهای سناریوهای مختلف ارائه می دهد:

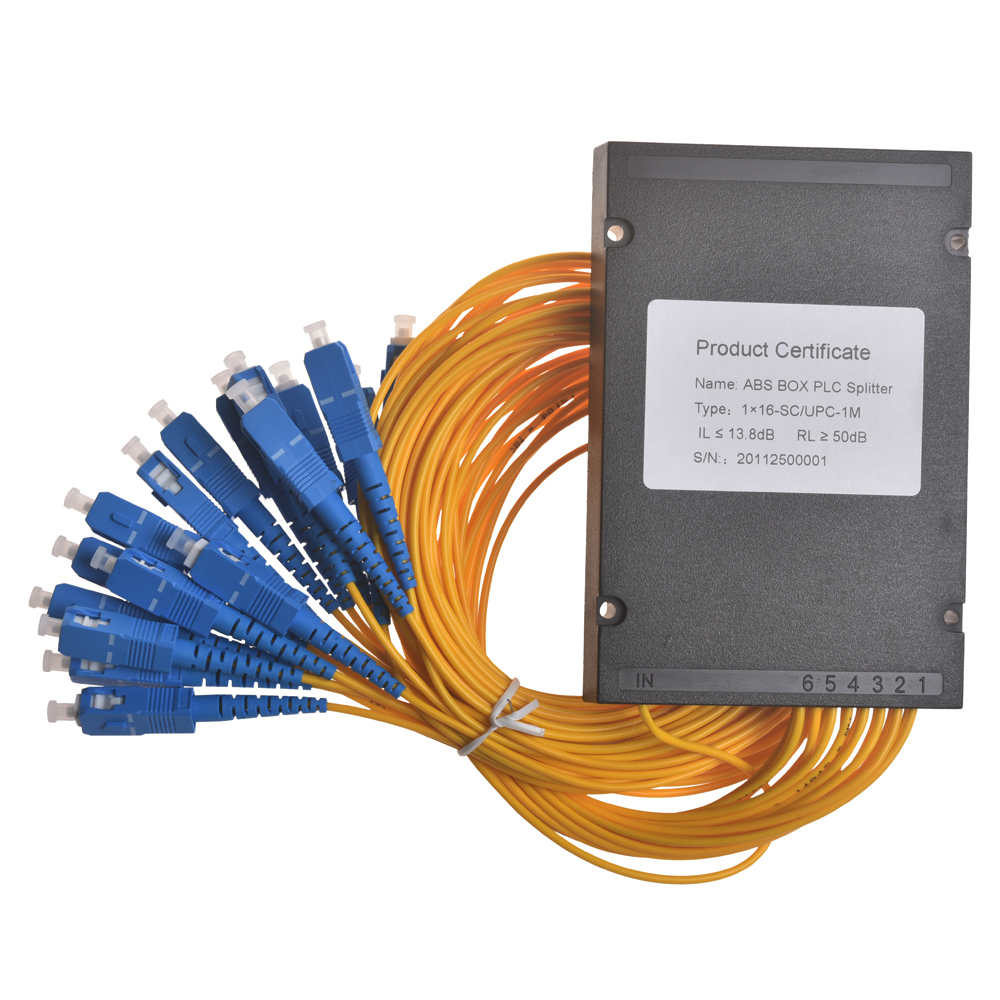

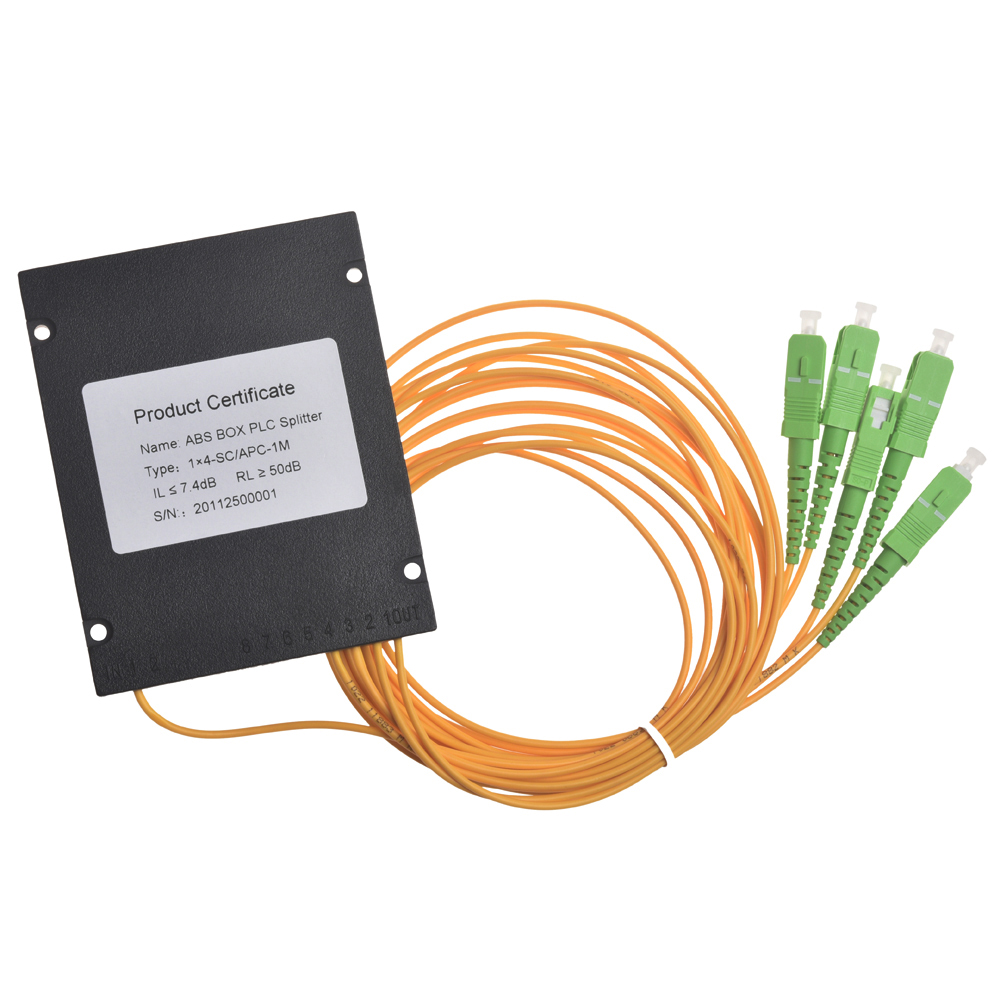

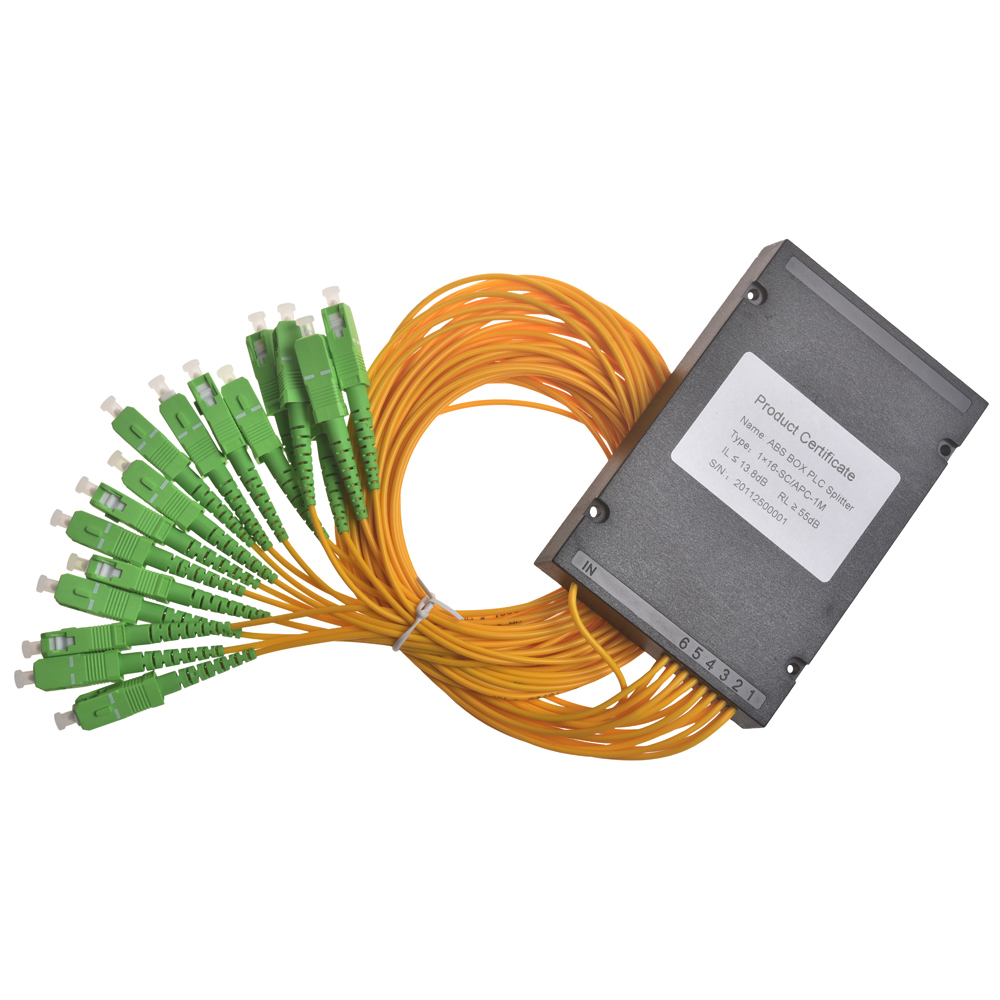

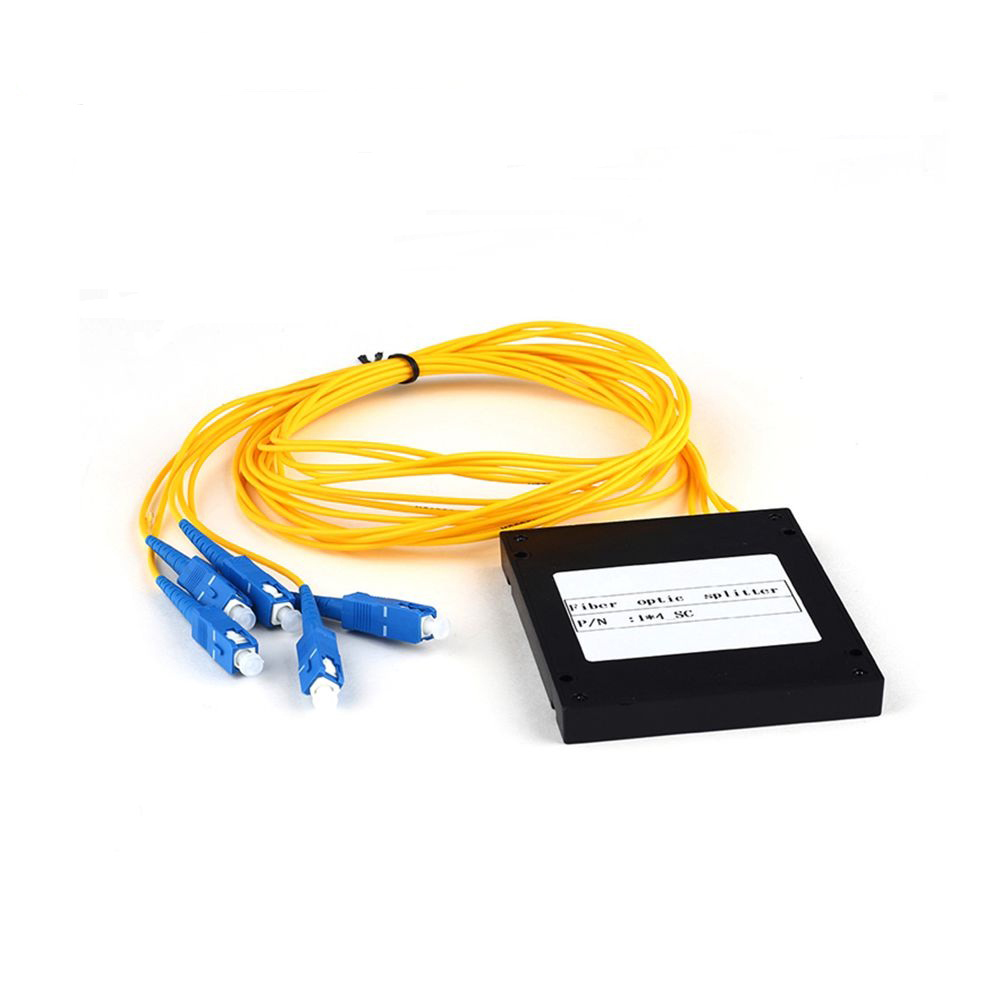

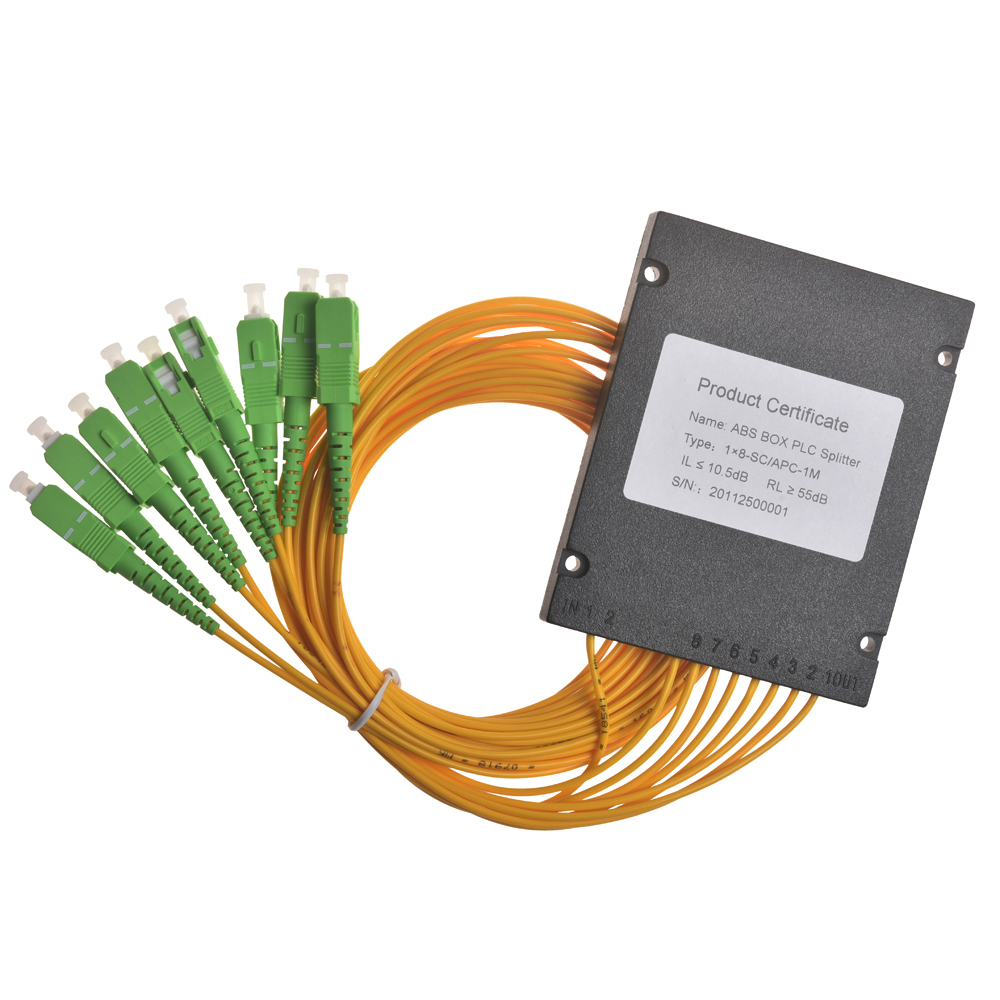

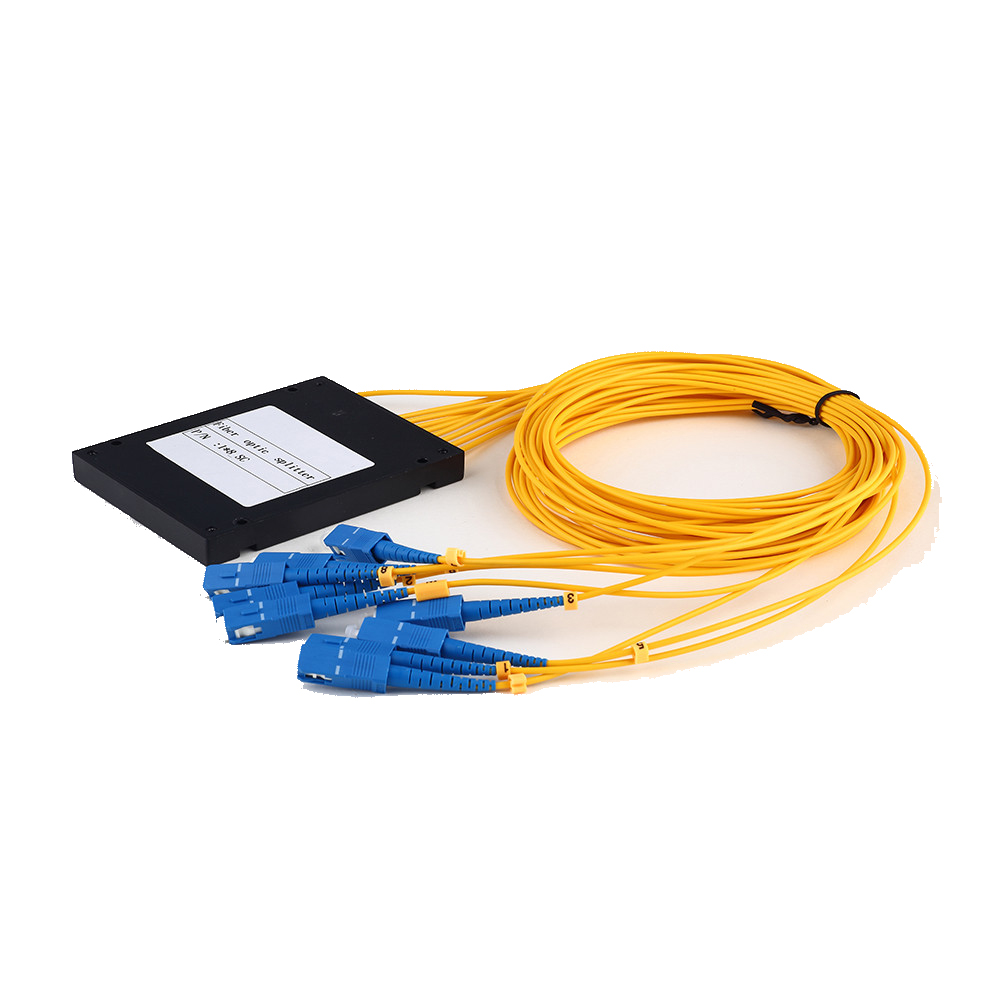

بسته بندی میکرو (Micro): طراحی جعبه ABS فشرده، مناسب برای داخل جعبه توزیع نوری.

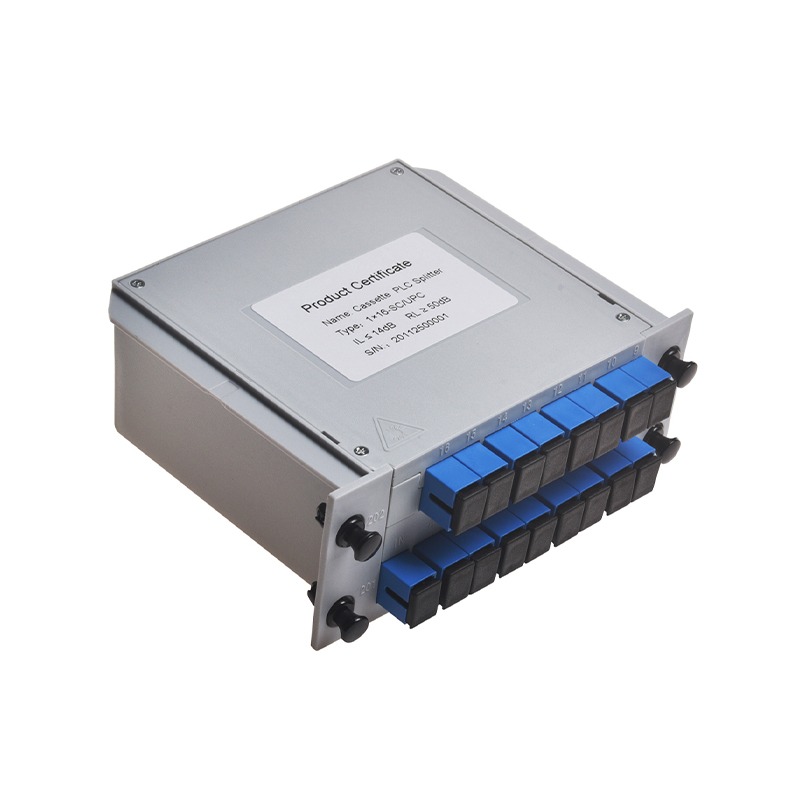

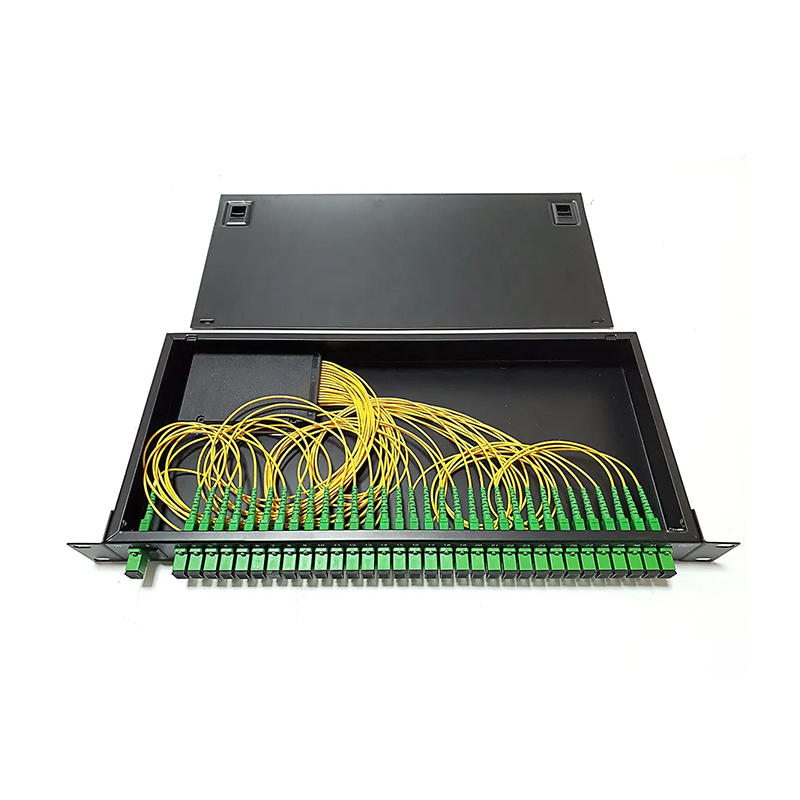

بسته بندی ماژول / پلاگین (ماژول / پلاگین): ماژول قفسه استاندارد 1U، نصب آسان بر روی قفسه ODF.
بسته بندی سینی (سینی): سازگار با سینی اتصال فیبر یا جعبه توزیع؛

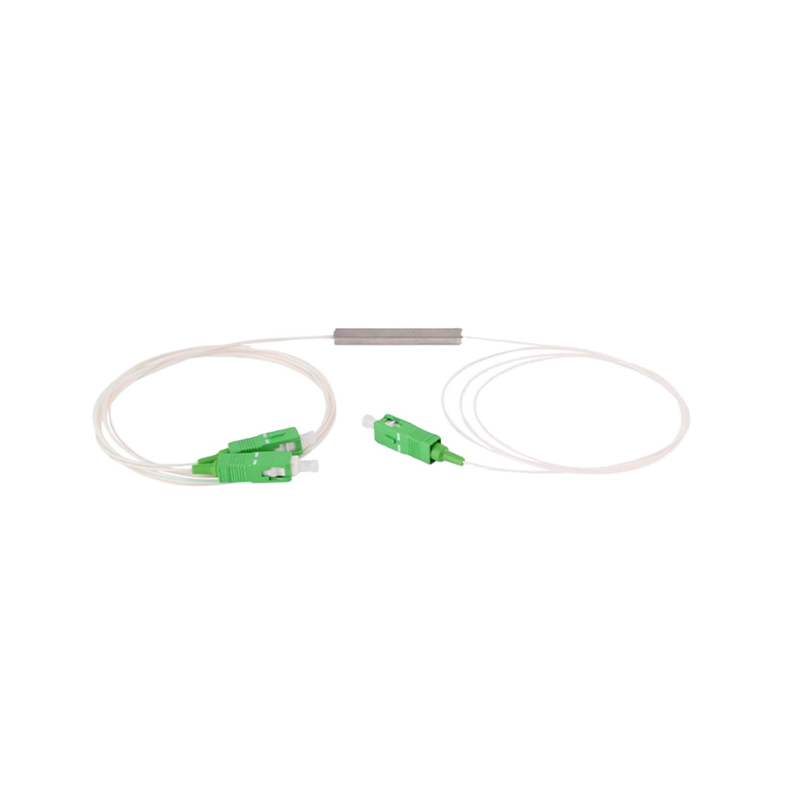

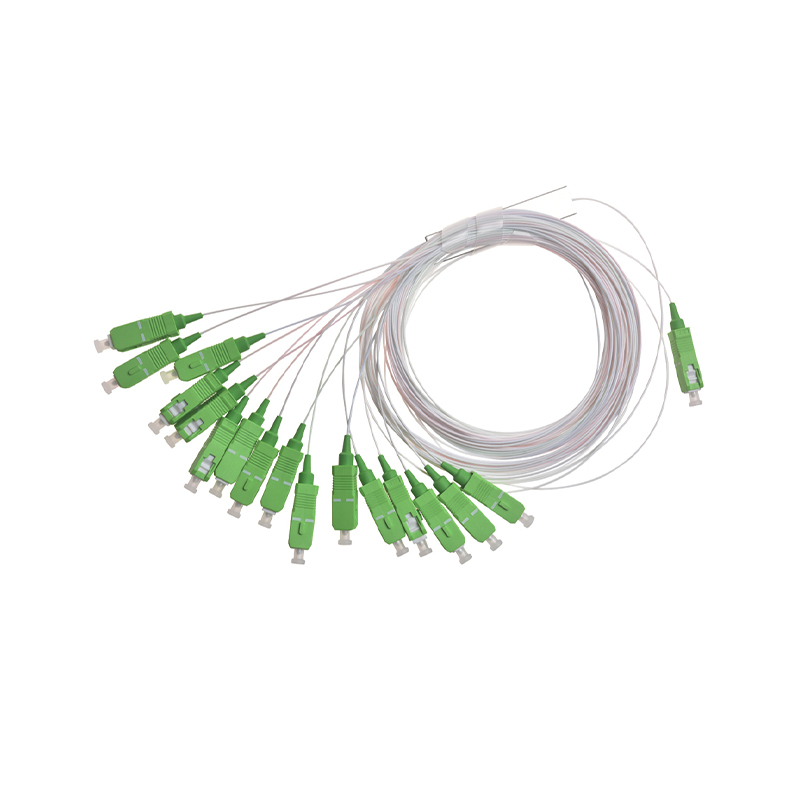

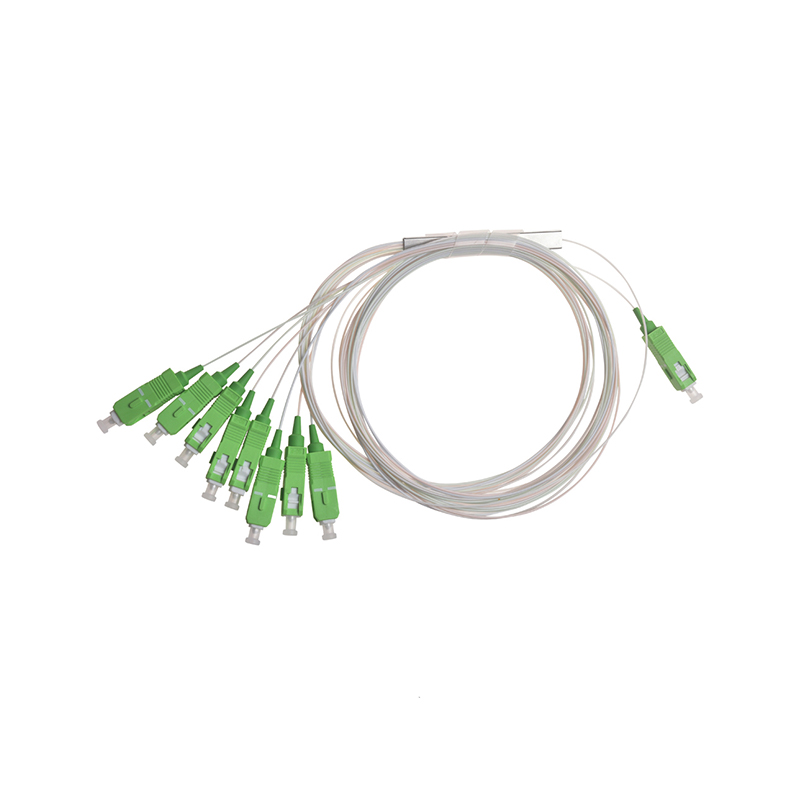

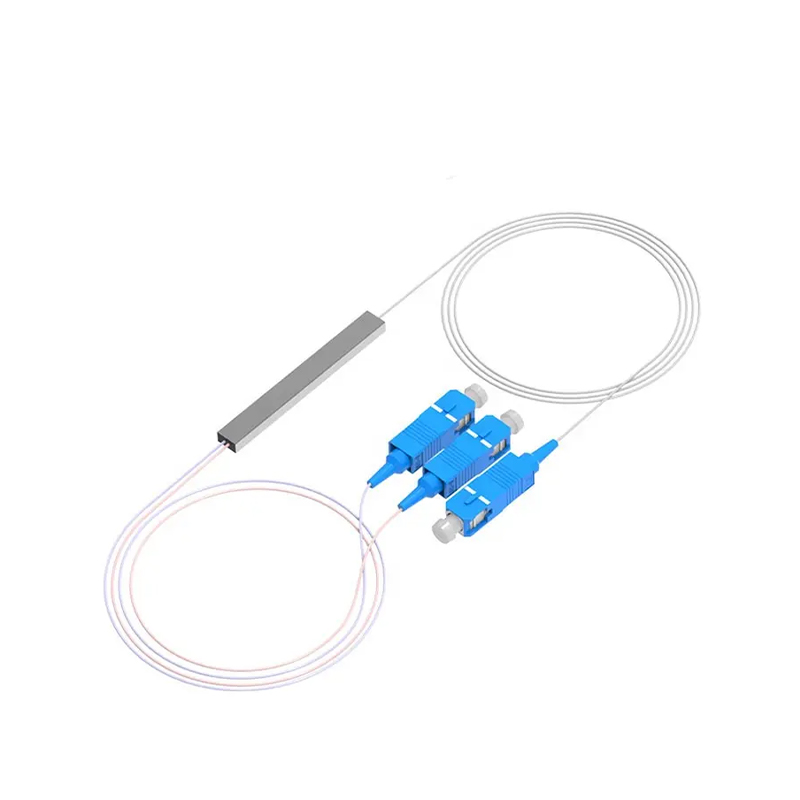

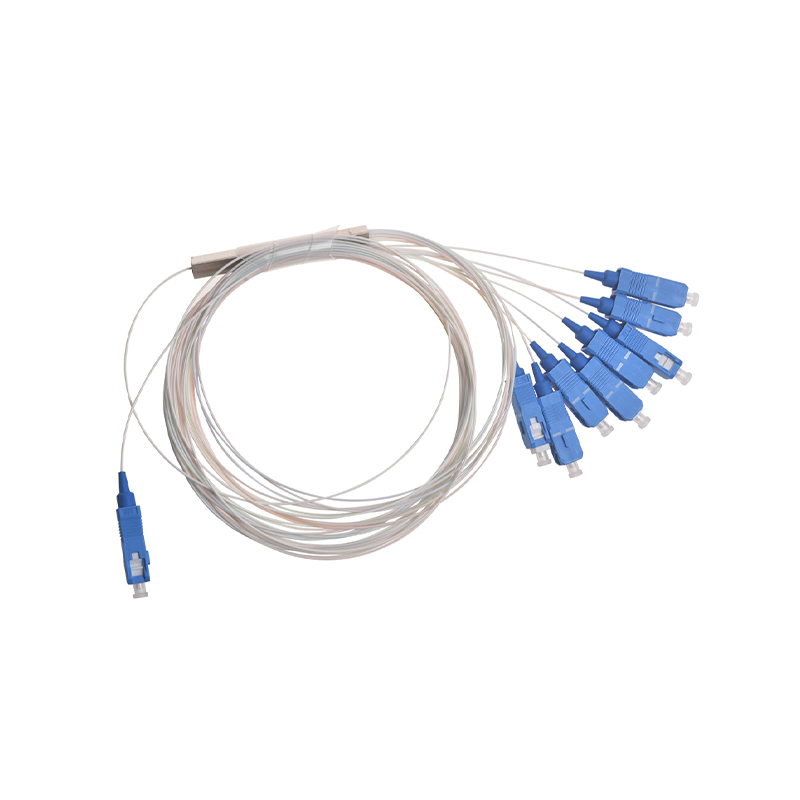

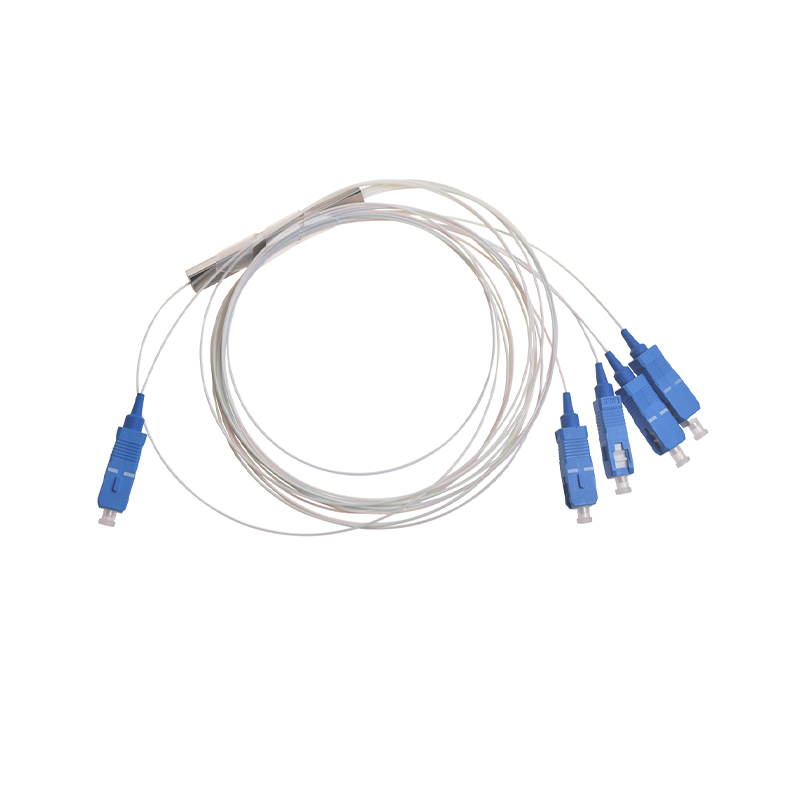

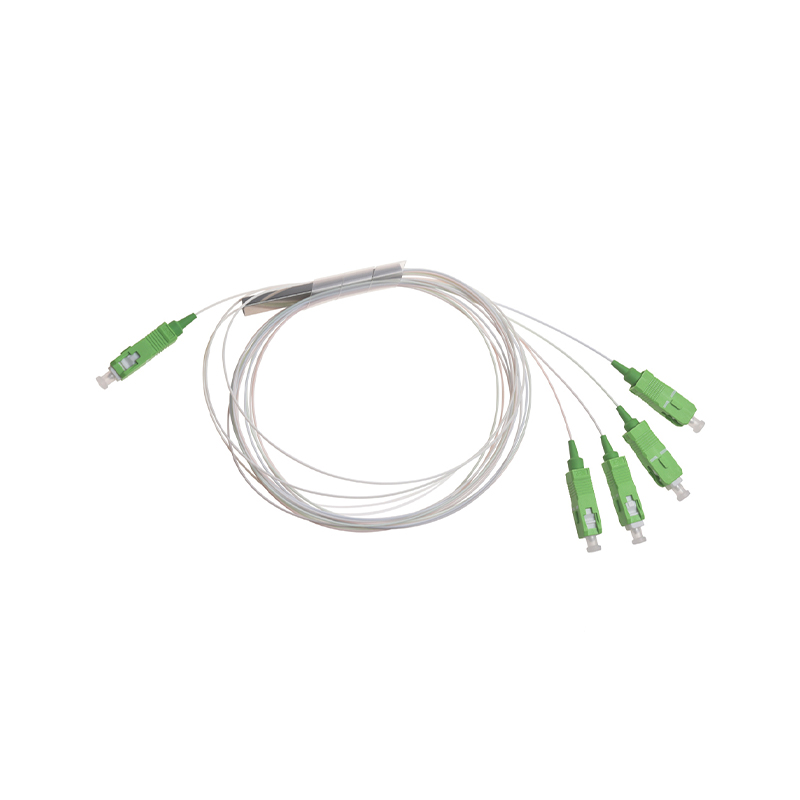

بسته بندی لوله فولادی ضد زنگ (Blockless): طراحی با سطح حفاظتی بالا، مناسب برای محیط های خشن مانند دمای بالا و رطوبت بالا.
تمام بسته ها با سیلیکون یا رزین پر شده اند تا پایداری مکانیکی و تحمل محیطی را افزایش دهند.

پارامترهای کلیدی عملکرد
تقسیم‌کننده PLC نینگبو گوشینینگ از نظر عملکرد کاملاً از استانداردهای صنعت پیروی می‌کند و پارامترهای کلیدی را بر اساس نیاز مشتری بهینه می‌کند:
نسبت تقسیم: از تنظیمات انعطاف پذیر مانند 1:4، 1:8، 1:16، 1:32، 1:64، 2x32، 2x64 پشتیبانی می کند.
طول موج کار: پنجره تک (1310/1490/1550 نانومتر)، پنجره دوگانه (1310/1490 نانومتر و غیره) و باند کامل (1260-1650 نانومتر) را پوشش می‌دهد.
از دست دادن درج (IL): معمولاً محدوده مقدار 3.6dB (1x2) تا 21.0dB (1x64) است که از میانگین صنعت بهتر است.
یکنواختی: تفاوت در از دست دادن ورودی هر پورت خروجی ≤1.0dB است که توزیع سیگنال متعادل را تضمین می کند.
از دست دادن بازگشت (RL): ≥55dB، کاهش تداخل بازتاب سیگنال.
از دست دادن وابسته به قطبش (PDL): ≤0.2dB، تطبیق با ورودی های مختلف حالت قطبش.
سازگاری با محیط: دمای عملیاتی -40 درجه سانتیگراد تا 85 درجه سانتیگراد، دمای ذخیره سازی در همان محدوده، برآورده کردن الزامات کاربرد صنعتی.
سناریوهای برنامه اصلی
با تکیه بر مزایای طیف کاملی از محصولات فیبر نوری، اسپلیترهای PLC Ningbo Goshining به طور گسترده در سناریوهای زیر استفاده می شوند:

شبکه FTTH: سیگنال فیبر نوری تنه را به پایانه های چند کاربر (ONT/ONU) در نقطه توزیع نوری (ODP) توزیع می کند.
سیستم PON: پشتیبانی از انشعاب سیگنال نوری EPON، GPON، XG-PON، NG-PON2 و سایر فناوری ها؛
شبکه نوری CATV: توزیع چند کانالی سیگنال های پخش پایین دست را درک کنید.
سیستم سنجش فیبر نوری: پشتیبانی از جمع آوری و توزیع سیگنال چند نقطه ای.
مرکز داده/شبکه ​​سازمانی: با LAN و نیازهای سیم کشی کابل نوری ساختمان سازگار شوید.
علاوه بر این، این شرکت خدمات سفارشی را ارائه می دهد که می تواند نسبت تقسیم، فرم بسته بندی یا ادغام سایر اجزای فیبر نوری (مانند اتصال دهنده های سریع، جامپرها) را با توجه به نیازهای خاص مشتری برای کمک به ایجاد محصولات برند خصوصی تنظیم کند.

نکات کلیدی فرآیند تولید
تولید اسپلیتر PLC Ningbo Goshining از یک فرآیند کنترل کیفیت دقیق پیروی می کند:
رسوب ویفر: رشد یک لایه موجبر سیلیکا با خلوص بالا بر روی یک بستر سیلیکونی.
فوتولیتوگرافی و اچینگ: تشکیل یک الگوی موجبر از پیش تعیین شده از طریق قرار گرفتن در معرض اشعه ماوراء بنفش و حکاکی یون واکنشی (RIE).
عملیات بازپخت: بهینه سازی خواص نوری موجبر و کاهش تلفات انتقال.
سنگ زنی و پرداخت سطح انتهایی: اطمینان از صافی و عمودی سطح انتهایی موجبر و بهبود راندمان کوپلینگ.
کوپلینگ هم ترازی آرایه فیبر: استفاده از تجهیزات با دقت بالا برای دستیابی به هم ترازی دقیق و پیوند دائمی فیبر نوری و صورت انتهایی موجبر.
تست عملکرد: تست جامع پارامترهای کلیدی مانند از دست دادن درج، یکنواختی و افت بازگشت.
حفاظت از بسته بندی: مونتاژ پوسته و پر کردن آن با چسب محافظ و گذراندن تست های قابلیت اطمینان محیطی مانند چرخه دما و لرزش.

ملاحظات انتخاب
نسبت شاخه: با توجه به تعداد کاربران شبکه یا گره های شاخه (مانند 1x32، 2x64) تعیین می شود.
طول موج کاری: با طول موج استفاده شده توسط سیستم مطابقت دهید (پنجره تک / دوگانه / سه گانه).
از دست دادن درج: باید در بودجه برق پیوند گنجانده شود و محصولاتی را انتخاب کنید که الزامات حاشیه سیستم را برآورده کنند.
فرم بسته بندی: با توجه به محیط نصب (جعبه سیم کشی / قفسه / فضای باز) میکرو، پلاگین، سینی یا لوله فولادی ضد زنگ را انتخاب کنید.
دمای عملیاتی: بسته به محیط استقرار (داخل/خارج) بین محدوده دمای تجاری یا صنعتی را انتخاب کنید.
مطابقت با استانداردها تأیید انطباق با استانداردهای صنعت (به عنوان مثال IEC 61300-3، Telcordia GR-1209-CORE، GR-1221-CORE).
