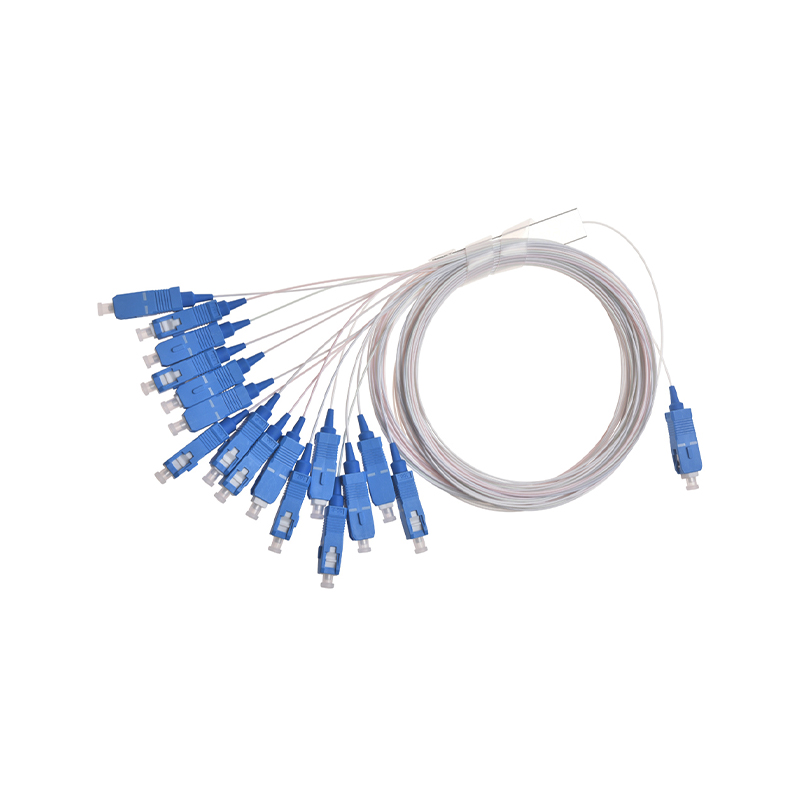

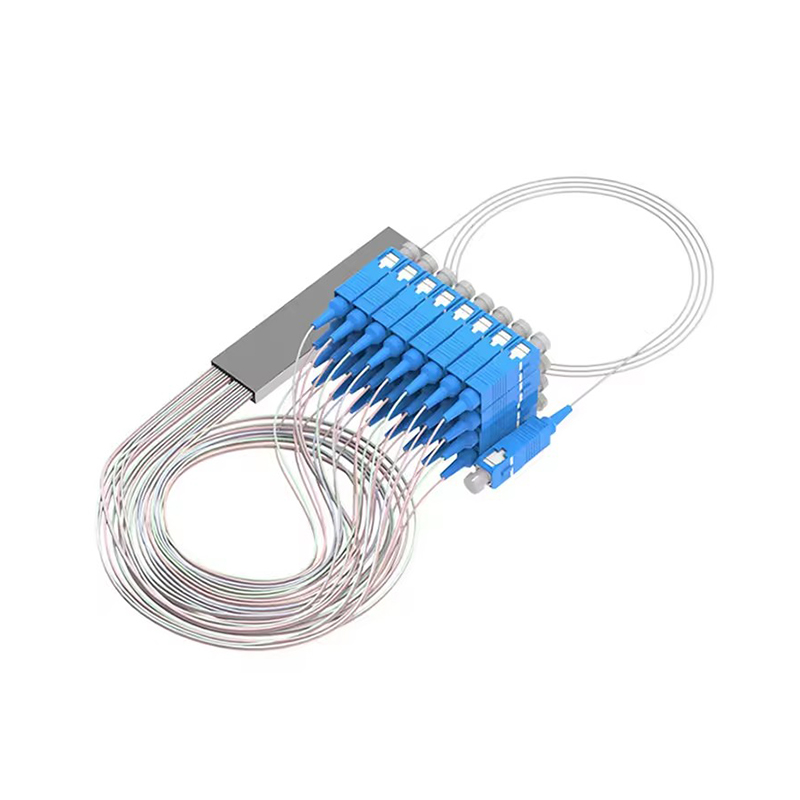

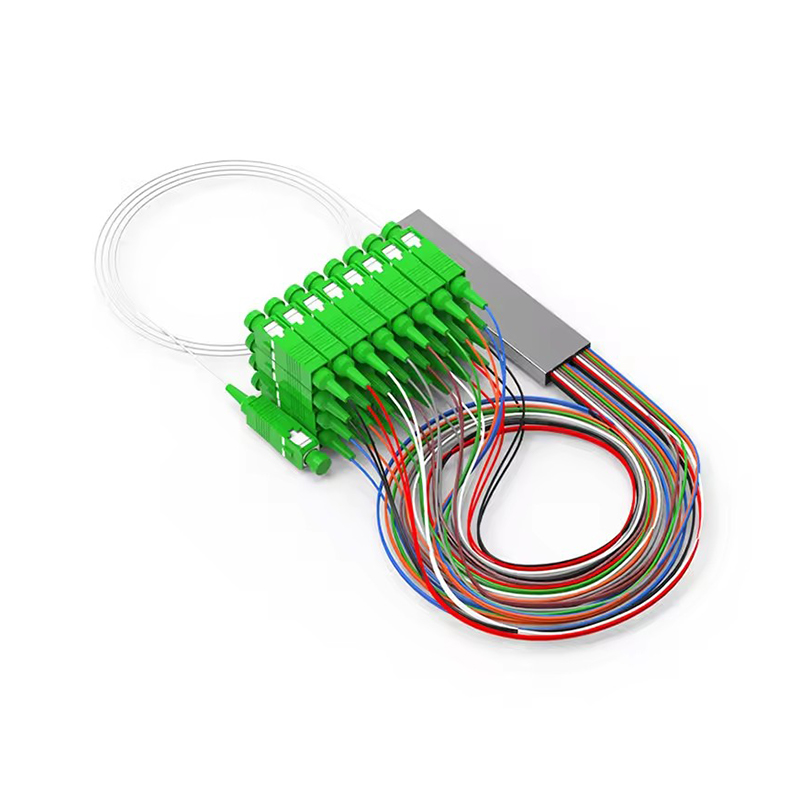

فیبر برهنه (مینی ماژول) فیبر نوری PLC شکاف

فیبر برهنه (مینی ماژول) فیبر اسپلیتر PLC یک تقسیم کننده نوری غیرفعال با استفاده از فناوری موجبر نوری مسطح (PLC) است. شکل بسته آن یک ماژول کوچک شده با پیگتیل فیبر لخت است. عملکرد اصلی این است که یک سیگنال نوری ورودی را به چند خروجی با توجه به نسبت تقسیم خاص (مانند 1x2، 1x4، 1x8، 1x16، 1x32، 1x64، و غیره) در یک سیستم فیبر نوری تک حالته برای دستیابی به توزیع توان نوری به چندین خروجی تقسیم کنیم. این یک جزء کلیدی فیبر به خانه (FTTH)، شبکه نوری غیرفعال (PON) و سیستم های مختلف توزیع فیبر است.

در Ningbo Goshining Communication Technology Co., Ltd.، ما در ارائه راه حل های فیبر نوری سرتاسر تخصص داریم. اسپلیتر بی فیبر PLC ما نمونه ای از این تعهد است و فناوری پیشرفته PLC را با طراحی فشرده ترکیب می کند تا شبکه های توزیع نوری FTTH، PON و نوری را در سراسر جهان تقویت کند.

1. اصل فنی: بر اساس تراشه PLC
پایه تراشه PLC: هسته یک مدار موجبر نوری مسطح است که بر روی یک بستر شیشه ای کوارتز از طریق فرآیندهای نیمه هادی (مانند فوتولیتوگرافی و اچینگ) ساخته می شود. ساختار موجبر نوری دقیقاً برای دستیابی به اتصال و تقسیم سیگنال های نوری طراحی شده است.
مکانیسم انشعاب: سیگنال نوری ورودی وارد ساختار شاخه Y یا چند مرحله ای تراشه آبشاری تراشه PLC می شود و انرژی نوری بر اساس ویژگی های فیزیکی موجبر نوری (مانند کوپلینگ حالت) به طور مساوی در هر کانال خروجی توزیع می شود (نوع زوج تقسیم رایج ترین است).
استقلال طول موج: اسپلیتر PLC دارای پاسخ طیفی مسطح در محدوده طول موج عملیاتی است (معمولاً 1260 نانومتر تا 1650 نانومتر، باندهای O/E/S/C/L را پوشش می‌دهد)، و نسبت تقسیم اساساً با طول موج تغییر نمی‌کند، که برای انواع سیستم‌های ارتباطی نوری مناسب است.

2. اصل فنی: بر اساس تراشه PLC
پایه تراشه PLC: هسته یک مدار موجبر نوری مسطح است که بر روی یک بستر شیشه ای کوارتز از طریق فرآیندهای نیمه هادی (مانند فوتولیتوگرافی و اچینگ) ساخته می شود. ساختار موجبر نوری دقیقاً برای دستیابی به کوپلینگ و انشعاب سیگنال های نوری طراحی شده است.
مکانیسم انشعاب: سیگنال نوری ورودی وارد ساختار شاخه Y یا چند مرحله ای تراشه آبشاری تراشه PLC می شود و انرژی نوری بر اساس ویژگی های فیزیکی موجبر نوری (مانند کوپلینگ حالت) به طور مساوی در هر کانال خروجی توزیع می شود (نوع زوج تقسیم رایج ترین است).
استقلال طول موج: اسپلیتر PLC دارای پاسخ طیفی مسطح در محدوده طول موج عملیاتی است (معمولاً 1260 نانومتر تا 1650 نانومتر، باندهای O/E/S/C/L را پوشش می‌دهد)، و نسبت تقسیم اساساً با طول موج تغییر نمی‌کند، که برای انواع سیستم‌های ارتباطی نوری مناسب است.

3. ساختار و ویژگی های بسته بندی (ماژول کوچک فیبر برهنه)
کوچک سازی جمع و جور: طراحی بسته بندی کوچک شده (ابعاد معمولی مانند L100 x W80 x H10 میلی متر یا کوچکتر) به طور قابل توجهی باعث صرفه جویی در فضا می شود، به ویژه برای محیط های سیم کشی با تراکم بالا (مانند قاب های توزیع فیبر نوری ODF، جعبه های اتصال کابل نوری).
Pigtail فیبر برهنه: انتهای ورودی/خروجی یک فیبر نوری استاندارد تک حالته با یک لایه بافر (معمولاً G.652.D) است و انتهای آن به شکل فیبر لخت به بیرون هدایت می شود. این طراحی روش های اتصال انعطاف پذیر را ارائه می دهد:
می توان آن را مستقیماً از طریق اتصال فیوژن (Fusion Splice) به فیبر نوری میدانی متصل کرد تا اتصال دائمی کم تلفات و قابلیت اطمینان بالا را به دست آورد.
می توان آن را به طور موقت با اتصال دهنده از طریق اتصال مکانیکی یا آداپتور به پچ کورد متصل کرد.
اجزای معمولی:
تراشه تقسیم کننده PLC (جزء اصلی)
آرایه شیار V (به طور دقیق فیبر نوری ورودی/خروجی را تراز و ثابت می کند)
جعبه بسته بندی فلزی یا پلیمری (حفاظت فیزیکی را ارائه می دهد)
ورودی/خروجی پیگتیل فیبر لخت (با شناسایی کد رنگی)
براکت نصب یا سوراخ ثابت (برای نصب و تثبیت آسان در تجهیزات)

4. پارامترهای کلیدی عملکرد
نسبت تقسیم: تعداد کانال های خروجی اسپلیتر (مانند 1x8) و نسبت توزیع توان را در شرایط ایده آل (8: 12.5٪ / کانال برای توزیع برابر) تعریف می کند. در واقع از دست دادن درج وجود دارد.
افت درج (IL): تلفات توان نوری یک جفت پورت خاص (درگاه ورودی به درگاه خروجی مشخص) بر حسب دسی بل (dB). مقدار معمولی با تعداد تقسیم ها افزایش می یابد (به عنوان مثال، تلفات نظری هر کانال یک اکولایزر 1x8 حدود 10.5 دسی بل است و مقدار واقعی کمی بیشتر است).
یکنواختی: حداکثر تفاوت در از دست دادن ورودی همه پورت های خروجی (dB). ثبات تلفات در هر پورت خروجی را اندازه گیری می کند. هر چه مقدار آن کوچکتر باشد، بهتر است.
تلفات وابسته به قطبش (PDL): حداکثر تغییر در تلفات ورودی ناشی از تغییر در وضعیت قطبش سیگنال نوری ورودی (dB). هرچه مقدار کوچکتر باشد، عملکرد پایدارتر است (معمولا <0.3dB).
اتلاف جهت دهی/بازگشت (RL): توانایی اسپلیتر برای جداسازی نور بازتاب شده در انتهای ورودی (لگاریتم منفی نسبت توان نور منعکس شده در انتهای ورودی به توان نور ورودی، dB) را اندازه گیری می کند. هر چه مقدار بزرگتر باشد، بهتر است (معمولاً > 50dB).
طول موج عملیاتی: معمولاً 1260 نانومتر تا 1650 نانومتر مشخص می شود.
دمای عملیاتی: درجه تجاری رایج (0 تا 70 درجه سانتیگراد)، درجه صنعتی (40- تا 85 درجه سانتیگراد) و سایر مشخصات موجود است.
دمای ذخیره سازی: معمولاً وسیع تر از محدوده دمای عملیاتی است.

5. سناریوهای کاربردی اصلی
شبکه فیبر به خانه (FTTH): در شبکه های نوری غیرفعال (PON) مانند GPON، EPON، XG-PON، 10G-EPON، به عنوان یک گره توزیع برق نوری بین پایانه خط نوری (OLT) و واحد شبکه نوری (ONU) (معمولاً در نقطه توزیع نوری ODP یا OODF) عمل می کند.
شبکه محلی فیبر نوری (LAN/CATV): در سیستم‌های توزیع فیبر نوری در ساختمان‌ها و دانشگاه‌ها برای دستیابی به انتقال سیگنال‌ها در چند نقطه استفاده می‌شود.
سیستم های تست و سنجش: منابع نور یا سیگنال ها را در آزمایشگاه ها یا سیستم های سنجش فیبر نوری توزیع شده (DAS/DTS) توزیع کنید.
Mobile Fronthaul/Backhaul: تجمیع و توزیع سیگنال در اتصال فیبر نوری ایستگاه های پایه 4G/5G را تحقق بخشید.

6. مزایا و ویژگی ها
قابلیت اطمینان بالا/عمر طولانی: دستگاه‌های غیرفعال، بدون قطعات الکترونیکی، بدون نیاز به برق و میانگین زمان طولانی بین خرابی‌ها (MTBF).
پایداری محیطی خوب: نسبتاً به تغییرات دما و رطوبت حساس نیست (به ویژه در مقایسه با اسپلیترهای FBT).
جمع و جور و سبک وزن: طراحی مینی ماژول تا حد زیادی باعث صرفه جویی در فضا می شود و مدیریت سیم کشی را ساده می کند.
محدوده طول موج گسترده: یک دستگاه واحد از برنامه های سیستم چند طول موج پشتیبانی می کند.
انعطاف‌پذیری فیبر برهنه: از اتصال فیوژن (اتلاف کم، قابلیت اطمینان بالا) یا روش‌های اتصال چندگانه برای رفع نیازهای مختلف مهندسی پشتیبانی می‌کند.
سازگاری کانال بالا: فناوری PLC یکنواختی خوب بین پورت های خروجی را تضمین می کند.

7. ملاحظات انتخاب و نصب
الزامات پاک: نسبت تقسیم مورد نیاز (1xN)، طول موج مرکز (معمولاً پهنای باند نیازی به مشخص شدن ندارد) و سطح دمای عملیاتی (درجه تجاری/صنعتی) را تعیین کنید.
تطبیق نوع فیبر: اطمینان حاصل کنید که نوع فیبر پیگتیل شکافنده (معمولاً G.652.D) با نوع فیبر سیستم مطابقت دارد.
تأیید پارامتر عملکرد: توجه کنید که آیا پارامترهای کلیدی مانند حداکثر تلفات درج، یکنواختی، PDL و RL با الزامات بودجه پیوند سیستم مطابقت دارند یا خیر.
محیط نصب: محصولاتی را انتخاب کنید که محدوده دمای عملیاتی مورد انتظار را برآورده کنند. به جلوگیری از رطوبت و گرد و غبار توجه کنید و از اکستروژن فیزیکی خودداری کنید.
عملیات فیبر:
فیوژن: باید توسط متخصصان انجام شود و از فرآیند همجوشی فیبر استاندارد پیروی کند تا اطمینان حاصل شود که اتلاف در نقطه همجوشی الزامات را برآورده می کند. قسمت انتهایی فیبر باید قبل از همجوشی تمیز شود.
مدیریت سیم پیچی فیبر: فیبر پس از همجوشی یا اتصال باید به درستی کویل شده و در قاب/جعبه توزیع ثابت شود تا اطمینان حاصل شود که شعاع خمشی فیبر از حداقل شعاع خمش مجاز آن (معمولاً بیش از 30 میلی متر یا طبق مشخصات فیبر لازم است) بیشتر است تا از تلفات ماکرو خمش جلوگیری شود.
حفاظت: نقطه همجوشی یا نقطه اتصال مکانیکی باید با یک آستین محافظ حرارتی یا جعبه محافظ ویژه محافظت شود.
استفاده از کانکتور (در صورت وجود): اگر از طریق یک آداپتور متصل می شود، مطمئن شوید که صفحه انتهایی کانکتور تمیز است تا از آلودگی و تلفات زیاد جلوگیری شود.

چرا اسپلیترهای PLC Goshining را انتخاب کنید؟
سفارشی‌سازی انتها به انتها: نسبت‌های تقسیم، نوع/طول فیبر و بسته‌بندی برای برند شما (پشتیبانی از OEM/ODM).
اکوسیستم فیبر یک‌جا: تقسیم‌کننده‌ها را با اتصالات فیبر، سیم‌های وصله، کابینت‌های توزیع و بسته‌های اتصال برای یکپارچه‌سازی یکپارچه جفت کنید.
تضمین کیفیت: تولید دارای گواهی ISO با قابلیت ردیابی کامل و 100٪ تست نوری.

انتخاب Ningbo Goshining نه تنها محصولات فیبر نوری قابل اعتماد را در اختیار شما قرار می دهد، بلکه پشتیبانی و خدمات حرفه ای را نیز در اختیار شما قرار می دهد که بر رفع نیازهای شما تمرکز دارد. اجازه دهید با هم کار کنیم تا یک پایه اتصال محکم و کارآمد برای ساخت شبکه فیبر نوری شما فراهم کنیم.
