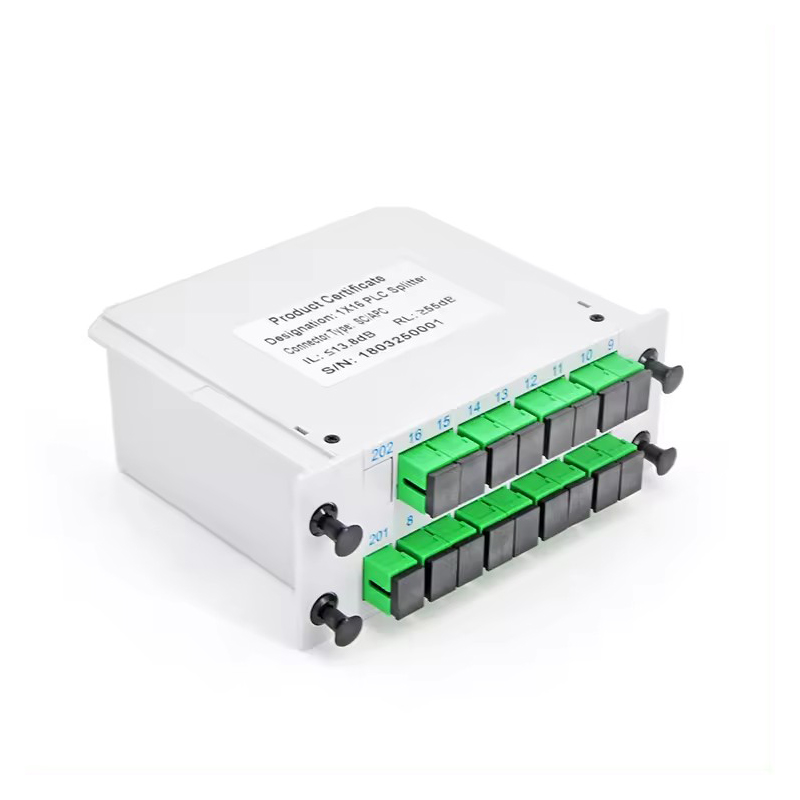

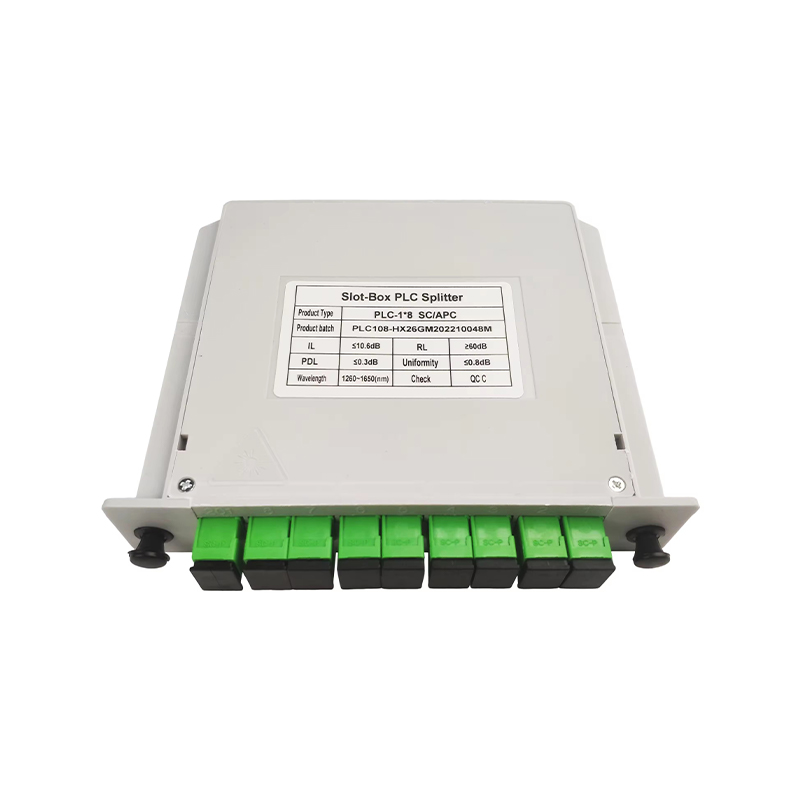

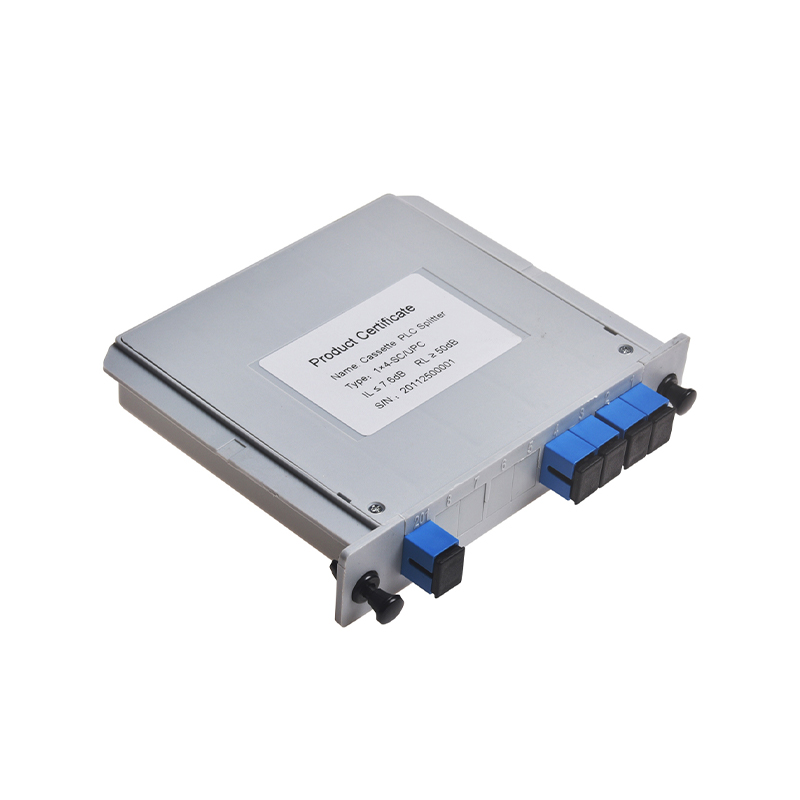

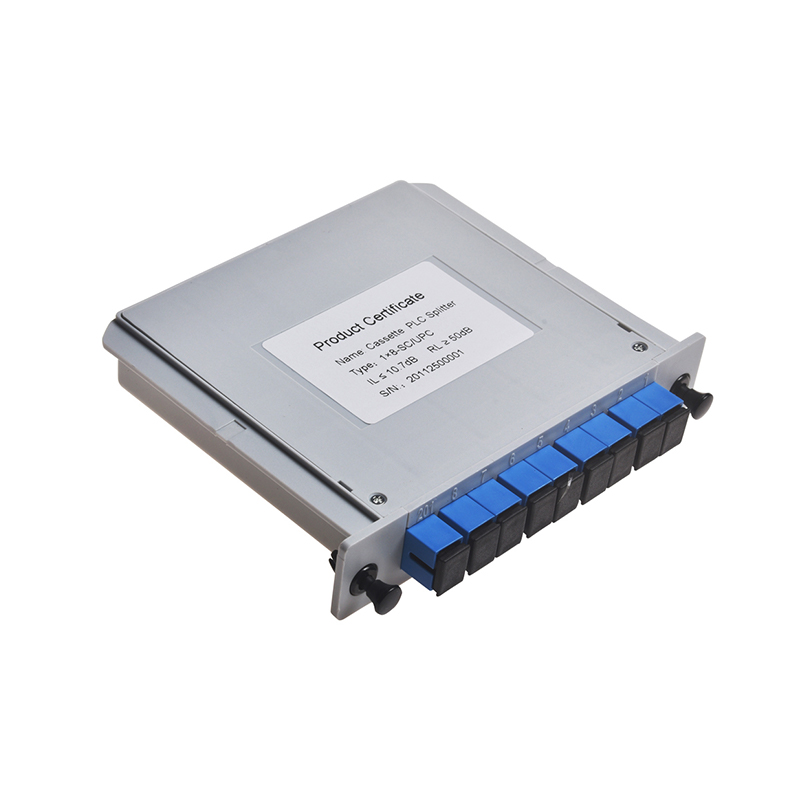

جداکننده PLC فیبر نوری کاست ال جی ایکس

جداکننده PLC فیبر نوری کاست LGX از انواع فیبر و انواع اتصالات پشتیبانی می‌کند و با انواع پنل‌های استاندارد LGX سازگار است و در مراکز داده، شبکه‌های مخابراتی و شبکه‌های امنیتی بسیار انعطاف‌پذیر است.
کاست LGX انواع نسبت های تقسیم را ارائه می دهد، از فیبر تک حالته یا چند حالته پشتیبانی می کند و می تواند در طول و نوع رابط در صورت نیاز سفارشی شود. علاوه بر این، طراحی ماژولار آن، استقرار و گسترش را راحت‌تر می‌کند و برای نیازهای شبکه در اندازه‌های مختلف مناسب است.

درباره ما

Ningbo Goshining Communication Technology Co., Ltd. شرکتی است که طیف کاملی از محصولات فیبر نوری را با کیفیت بالا و خدمات درجه یک طراحی، تولید و به فروش می رساند که ما را قادر می سازد تا تمام خواسته های مشتریان را برآورده کنیم و خدمات یک مرحله ای ارائه دهیم. محصولات ما شامل اتصال سریع فیبر نوری، پچ کورد، شکاف PLC، کابل ها، جعبه توزیع، بسته شدن اتصال، و جعبه پایانه و غیره است. ما همچنین خدمات سفارشی سازی را برای کمک به توسعه نام تجاری خود ارائه می دهیم.

گواهی
اخبار
جداکننده PLC فیبر نوری کاست ال جی ایکس Industry knowledge

جداکننده PLC فیبر نوری کاست ال جی ایکس یک دستگاه غیرفعال نوری مبتنی بر فناوری موجبر نوری مسطح (PLC) است که در یک جعبه مدولار با اندازه استاندارد LGX (Lucent Gateway Exchange) بسته بندی شده است. عملکرد اصلی آن توزیع یکنواخت انرژی سیگنال نوری ورودی به چندین پورت خروجی با توجه به نسبت تقسیم از پیش تعیین شده است تا انتقال نقطه به چند نقطه سیگنال های نوری را محقق کند.

1. فناوری هسته: PLC
اصل کار: مسیرهای هدایت موج نوری دقیق بر روی بستر کوارتز با استفاده از فناوری نیمه هادی ساخته می شوند. سیگنال نوری ورودی کوپل شده و در ناحیه تقسیم موجبر تقسیم می شود.
ویژگی های کلیدی:
یکنواختی تقسیم: توان نوری هر پورت خروجی بسیار سازگار است.
عدم حساسیت به طول موج: می تواند به طور پایدار در محدوده طول موج گسترده 1260 نانومتر تا 1650 نانومتر کار کند (باند ارتباطی اصلی فیبر نوری تک حالته را پوشش می دهد).
پایداری و قابلیت اطمینان بالا: ساختار مسیر تمام شیشه ای، سازگاری محیطی خوب و عمر طولانی.
فشردگی: تراشه از نظر اندازه کوچک است و به راحتی می توان به بسته بندی یکپارچه با چگالی بالا دست یافت.

2. ویژگی های بسته بندی جعبه LGX
بسته بندی جعبه LGX (Lucent Gateway Exchange) تجسم مهمی از تولید استاندارد Ningbo Goshining است. این کاملاً از استانداردهای بین المللی مانند IEC 61754 پیروی می کند. عرض معمولی مضربی از 1 اینچ (25.4 میلی متر) است و می تواند به طور یکپارچه با پانل آداپتور LGX قاب های توزیع فیبر نوری استاندارد (ODF)، جعبه های توزیع (ODB) و جعبه های اتصال متقابل (OCC) سازگار شود.
اندازه استاندارد: مطابق با مشخصات پوسته LGX تعریف شده توسط IEC 61754 و سایر استانداردها (عرض معمولی 1 اینچ/25.4 میلی متر مضرب)، نصب آسان در پانل آداپتور جهانی LGX قاب توزیع فیبر نوری استاندارد (ODF)، جعبه توزیع فیبر نوری (ODB)، جعبه اتصال متقابل فیبر نوری (OCC).
طراحی مدولار: ساختار Plug-and-play فرآیندهای نصب، نگهداری، توسعه و مدیریت پورت را ساده می کند.
حفاظت پورت: آداپتورهایی (مانند SC، LC، FC، و غیره) یا خروجی های pigtail را برای محافظت موثر از سطح انتهایی اتصال فیبر نوری فراهم کنید.
ساختار داخلی: معمولاً شامل تراشه تقسیم‌کننده PLC، آرایه فیبر ورودی/خروجی (FA)، چسب همسان، اجزای تقویت‌کننده و غیره است که در یک پوسته فلزی یا پلاستیکی با استحکام بالا برای اطمینان از عملکرد نوری و استحکام مکانیکی محصور شده‌اند.

3. پارامترهای فنی اصلی
Ningbo Goshining طیف کاملی از نسبت‌های شعبه از 1x2 تا 1x64، 2x4 تا 2x32 را ارائه می‌کند و می‌تواند محصولات نسبت شاخه ویژه را بر اساس نیاز مشتری سفارشی کند.
پارامترهای زیر مشخصات معمولی هستند و مقادیر خاص به مدل (نسبت شاخه، نوع پورت) بستگی دارد:
نسبت شاخه - معمول: 1x2، 1x4، 1x8، 1x16، 1x32، 1x64؛ 2x4، 2x8، 2x16، 2x32، و غیره
طول موج عملیاتی - 1260 نانومتر تا 1650 نانومتر (معمولاً باند سیستم تک حالته را پوشش می دهد: باند O/E/S/C/L)
از دست دادن درج (IL) - حداقل تئوری مقدار اضافی انحراف یکنواختی تلفات. مثال: مقدار معمولی 1x32 حدود 16.5dB ~ 17.5dB است
یکنواختی - تفاوت در از دست دادن هر پورت خروجی را مشخص می کند. مثال: ≤ 1.0 dB (1xN)
تلفات وابسته به قطبش -- (PDL) ≤ 0.3 دسی بل
تلفات جهت دهی/بازگشت -- (RL) ≥ 55 دسی بل (پایان ورودی)
دمای عملیاتی -- 40 درجه سانتی گراد ~ 85 درجه سانتی گراد (استاندارد صنعتی)
دمای نگهداری -- -40 درجه سانتیگراد تا 85 درجه سانتیگراد
نوع فیبر -- G.652.D فیبر تک حالته
نوع آداپتور -- SC/UPC، SC/APC، LC/UPC، LC/APC، FC/UPC، و غیره (اختیاری)
اندازه بسته -- استاندارد LGX (به عنوان مثال ارتفاع 1U می تواند چندین ماژول را در خود جای دهد)

4. سناریوهای کاربردی معمولی
شبکه نوری غیرفعال (PON): گره شکاف نوری اصلی شبکه FTTx (فیبر به خانه/ساختمان/گره) (به عنوان مثال توزیع سیگنال بین OLT و چند ONU/ONT).
چارچوب/جعبه توزیع فیبر (ODF/ODB): توزیع مسیر نوری داخلی و مدیریت اتاق کامپیوتر مرکزی و مرکز داده.
فیبر به آنتن (FTTA): تقسیم سیگنال نوری در شبکه های دسترسی بی سیم توزیع شده (DAS) و شبکه های 5G fronthaul/midhaul.
تلویزیون کابلی (CATV): توزیع چند نقطه ای سیگنال های نوری در شبکه های HFC.
تست و اندازه گیری: زمانی که یک سیگنال منبع نور باید به طور همزمان به چندین تجهیزات آزمایشی یا نقاط نظارتی توزیع شود.

5. نقاط انتخاب و نصب
نسبت تقسیم: با توجه به توپولوژی شبکه و تعداد کاربران نهایی تعیین می شود.
نوع پورت: آداپتوری را انتخاب کنید که با رابط فیبر موجود (SC، LC، FC) و صفحه انتهایی (UPC آبی، APC سبز) در سیستم مطابقت داشته باشد.
محیط نصب: تأیید کنید که دستگاه (ODF/ODB) از نصب استاندارد ماژول کاست LGX پشتیبانی می کند.
مدیریت فیبر: به شعاع خمش فیبر (≥ 30 میلی متر) در هنگام نصب توجه کنید تا از خم شدن یا فشردن بیش از حد پیگتیل ها جلوگیری کنید.
تمیز کردن: قبل از نصب و اتصال، باید از ابزارهای حرفه ای برای تمیز کردن صفحه انتهایی اتصال فیبر و درگاه دستگاه استفاده شود.
